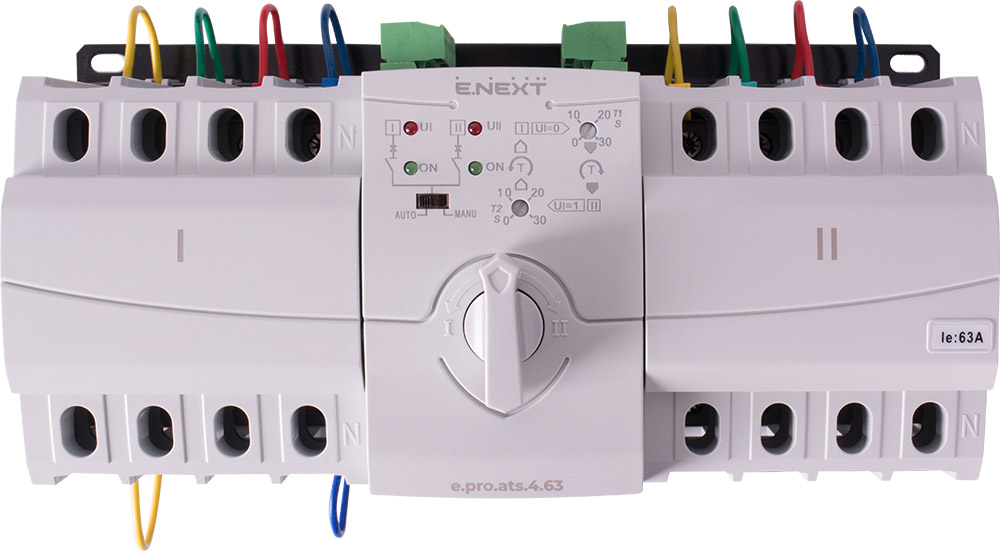

Пристрій АВР модульний e.pro.ats.4.63, 4p, 63А

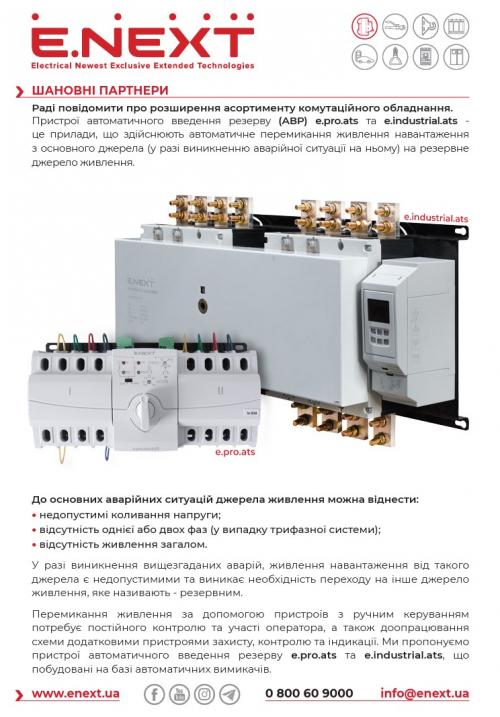

Пристрої автоматичного введення резерву (АВР) e.pro.ats та e.industrial.ats - це прилади, що здійснюють автоматичне перемикання живлення навантаження з основного джерела (у разі виникненню аварійної ситуації на ньому) на резервне джерело живлення.
До основних аварійних ситуацій джерела живлення можна віднести:
• недопустимі коливання напруги;
• відсутність однієї або двох фаз (у випадку трифазної системи);
• відсутність живлення загалом.
У разі виникнення вищезгаданих аварій, живлення навантаження від такого джерела є недопустимими та виникає необхідність переходу на інше джерело живлення, яке називають - резервним. Перемикання живлення за допомогою пристроїв з ручним керуванням потребує постійного контролю та участі оператора, а також доопрацювання схеми додатковими пристроями захисту, контролю та індикації. Ми пропонуємо пристрої автоматичного введення резерву e.pro.ats та e.industrial.ats, що побудовані на базі автоматичних вимикачів.

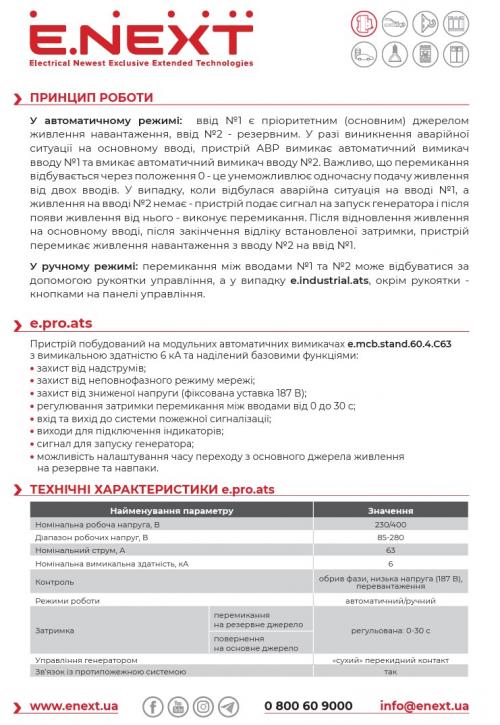

У автоматичному режимі: ввід №1 є пріоритетним (основним) джерелом живлення навантаження, ввід №2 - резервним. У разі виникнення аварійної ситуації на основному вводі, пристрій АВР вимикає автоматичний вимикач вводу №1 та вмикає автоматичний вимикач вводу №2. Важливо, що перемикання відбувається через положення 0 - це унеможливлює одночасну подачу живлення від двох вводів. У випадку, коли відбулася аварійна ситуація на вводі №1, а живлення на вводі №2 немає - пристрій подає сигнал на запуск генератора і після появи живлення від нього - виконує перемикання. Після відновлення живлення на основному вводі, після закінчення відліку встановленої затримки, пристрій перемикає живлення навантаження з вводу №2 на ввід №1. У ручному режимі: перемикання між вводами №1 та №2 може відбуватися за допомогою рукоятки управління, а у випадку e.industrial.ats, окрім рукоятки - кнопками на панелі управління.
Пристрій побудований на модульних автоматичних вимикачах e.mcb.stand.60.4.C63 з вимикальною здатністю 6 кА та наділений базовими функціями:
• захист від надструмів;
• захист від неповнофазного режиму мережі;
• захист від зниженої напруги (фіксована уставка 187 В);
• регулювання затримки перемикання між вводами від 0 до 30 с;
• вхід та вихід до системи пожежної сигналізації;
• виходи для підключення індикаторів;
• сигнал для запуску генератора;
• можливість налаштування часу переходу з основного джерела живлення на резервне та навпаки.
