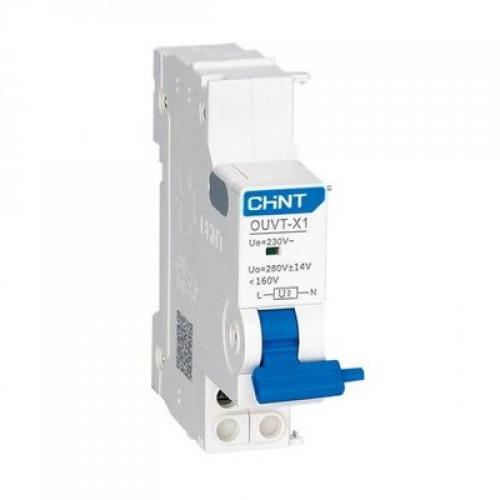

Розчеплювач мінімальної-максимальної напруги OUVT-X1 до NXB-63

Розчеплювач максимальної/мінімальної напруги OUVT-X1 для NXB-63 використовується для забезпечення захисту від максимальної/мінімальної напруги.
Номінальна робоча напруга (Ue): 230 В змінного струму, 50 Гц
Задане значення максимальної напруги (Uvo): 280 В
Номінальна напруга за ізоляцією (Ui): 500 В
Характеристики спрацьовування. Розчеплювач збирається з автоматичним вимикачем. Коли прикладена напруга знижена до 35% Ue або підвищена до 95-105% заданого значення максимальної напруги, розчеплювач повинен викликати спрацьовування автоматичного вимикача. Коли прикладена напруга становить менше ніж 35% Ue або більше ніж 105% заданого значення максимальної напруги, розчеплювач повинен попереджати замикання автоматичного вимикача. Коли напруга живлення становить понад 85% Ue і менше 95% заданого значення максимальної напруги, автоматичний вимикач повинен мати можливість нормально замкнутися. Верхня межа прикладеної напруги має бути меншою за 110% заданого значення максимальної напруги. Механічна та електрична зносостійкість після складання розчеплювача з автоматичним вимикачем має становити ≥ 4000 робочих циклів, з яких по 500 циклів для спрацьовування при максимальної та мінімальної напруги і 3000 циклів для розмикання/замикання автоматичного вимикача.
OUVT-X1 можна зібрати з використанням автоматичного вимикача серії NXB-63 або NXB-40. Стикується з лівого боку вимикача.
