КГНВ 5х35,0 (КУ)

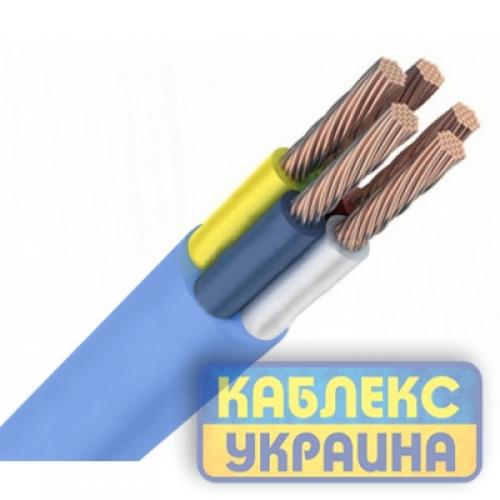

Кабель КГНВ - це гнучкий силовий кабель з мідними жилами, призначений для нестаціонарного прокладання та приєднання пересувних механізмів до електричних мереж. Він використовується для живлення та контролю обладнання в умовах частих вигинів та переміщень.
Опис та характеристики:
Тип кабелю: Гнучкий силовий кабель з мідними жилами.
Призначення: Приєднання пересувних машин, механізмів та обладнання до електричних мереж.
Застосування: Для живлення та контролю обладнання, що знаходиться в русі, наприклад, підйомні крани, тельфери, мобільні пристрої.
Гнучкість: Кабель має високу гнучкість, що дозволяє використовувати його в умовах частих вигинів та переміщень.
Матеріали: Ізоляція та оболонка кабелю виготовлені з полівінілхлоридного пластикату (ПВХ).
Напруга: Номінальна змінна напруга 660 В (частота до 400 Гц) або постійна напруга до 1000 В.
Температурний режим: Допустима температура нагріву жил до 70°С, робоча температура навколишнього середовища від -40°С до +50°С.
Стійкість до горіння: Кабель не поширює горіння при одиночній прокладці (категорія А).
Термін служби: Не менше 4 років.
КГНВ-М: Модифікація кабелю, яка може використовуватися як контрольний кабель, тобто для передачі сигналів та контролю роботи обладнання.
Основні відмінності між КГНВ та КГНВ-М:
Хоча обидва кабелі мають подібну конструкцію, основна відмінність полягає в їх застосуванні. КГНВ використовується в основному як силовий кабель, а КГНВ-М може також виконувати функції контрольного кабелю.
Де застосовується:
У промисловості для живлення та управління різноманітним пересувним обладнанням, наприклад, мобільними кранами, лебідками, зварювальними апаратами, тощо.
У будівництві для підключення будівельної техніки та механізмів.
У складських та виробничих приміщеннях для підключення пересувного обладнання.
Клас гнучкості кабелю визначає його здатність до вигину та стійкість до деформацій при механічних навантаженнях. Чим вищий клас гнучкості, тим більше окремих тонких дротів використовується в жилі кабелю, що забезпечує йому більшу гнучкість та стійкість до частих вигинів.
Клас гнучкості кабелю: детальний опис
1 клас: Мінімальний радіус вигину - від 8 до 10 разів діаметра кабелю. Призначений для стаціонарної прокладки, має низьку гнучкість.
2 клас: Мінімальний радіус вигину - від 6 до 8 разів діаметра. Застосовується в додатках середньої рухливості.
3 клас: Мінімальний радіус вигину - від 4 до 6 разів діаметра. Використовується в додатках з високою рухливістю.
4 клас: Мінімальний радіус вигину - від 2 до 4 разів діаметра. Має високу гнучкість, застосовується у дуже рухливих додатках.
5 клас: Мінімальний радіус вигину - менше 2 разів діаметра. Забезпечує екстремальну гнучкість, витримує часті та круті вигини.
6 клас: Мінімальний радіус вигину - менше 1 разу діаметра. Має найвищий ступінь гнучкості, використовується в умовах, де потрібна максимальна рухливість кабелю.
Чим вищий клас гнучкості, тим більше можливостей для застосування кабелю в рухомих механізмах, наприклад, в буксирувальних ланцюгах або роботах з підвищеними вимогами до гнучкості.
Конструктивні особливості:
Однодротяні (моножила): Застосовуються для фіксованої проводки, менш гнучкі, але більш стійкі до механічних пошкоджень.
Багатодротяні: Гнучкіші, краще підходять для рухомих частин та місць з частими перегинами.
Круглі: Найпоширеніша форма для струмопровідних жил.
Секторні (сегментні): Застосовуються для збільшення площі перерізу при збереженні гнучкості.
