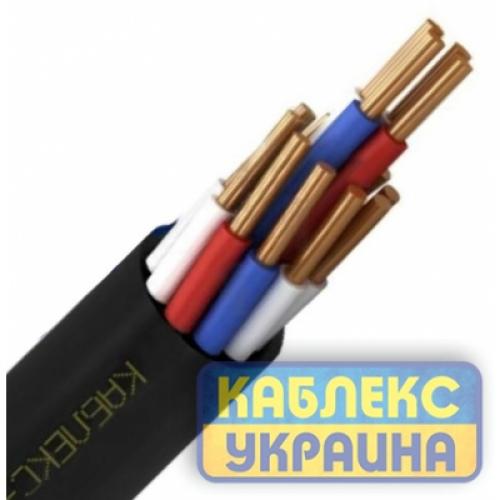

КВВГ нг 14х2,5

КВВГ - це контрольний кабель з мідними жилами, який має ізоляцію та оболонку з полівінілхлоридного пластикату (ПВХ). Він призначений для нерухомого приєднання до електричних приладів, апаратів, затискачів електричних розподільних пристроїв у ланцюгах управління та контролю. Номінальна напруга для цього кабелю становить до 660 В змінної напруги частотою до 100 Гц або до 1000 В постійної напруги.
Основні характеристики та застосування:
Матеріал жил: Мідь.
Ізоляція та оболонка: ПВХ пластикат.
Призначення: Передача та розподіл електроенергії у стаціонарних електричних установках.
Умови прокладки: Може прокладатися в приміщеннях, каналах, тунелях, на відкритому повітрі, а також в землі при наявності захисту в місцях виходу на поверхню.
Обмеження: Не рекомендується для прокладання в умовах, де можливі значні механічні навантаження на кабель.
Стійкість до горіння: Деякі модифікації, наприклад, КВВГнг, мають властивості не поширювати горіння.
Термін служби: Зазвичай становить 30 років.
Розшифровка абревіатури КВВГ:
К - контрольний кабель.
В - ізоляція з полівінілхлоридного пластикату.
В - оболонка з полівінілхлоридного пластикату.
Г - "голий", тобто без додаткового захисного покриву.
Додатково:
Кабелі КВВГ можуть мати різні модифікації, наприклад, КВВГнг (не поширює горіння) або КВВГнгд (не поширює горіння, низьке димо- та газовиділення).
Існують також модифікації з екраном (КВВГэ).
Зустрічаються також кабелі АКВВГ, де жили виготовлені з алюмінію.
Клас гнучкості кабелю визначає його здатність до вигину та стійкість до деформацій при механічних навантаженнях. Чим вищий клас гнучкості, тим більше окремих тонких дротів використовується в жилі кабелю, що забезпечує йому більшу гнучкість та стійкість до частих вигинів.
Клас гнучкості кабелю: детальний опис
1 клас: Мінімальний радіус вигину - від 8 до 10 разів діаметра кабелю. Призначений для стаціонарної прокладки, має низьку гнучкість.
2 клас: Мінімальний радіус вигину - від 6 до 8 разів діаметра. Застосовується в додатках середньої рухливості.
3 клас: Мінімальний радіус вигину - від 4 до 6 разів діаметра. Використовується в додатках з високою рухливістю.
4 клас: Мінімальний радіус вигину - від 2 до 4 разів діаметра. Має високу гнучкість, застосовується у дуже рухливих додатках.
5 клас: Мінімальний радіус вигину - менше 2 разів діаметра. Забезпечує екстремальну гнучкість, витримує часті та круті вигини.
6 клас: Мінімальний радіус вигину - менше 1 разу діаметра. Має найвищий ступінь гнучкості, використовується в умовах, де потрібна максимальна рухливість кабелю.
Чим вищий клас гнучкості, тим більше можливостей для застосування кабелю в рухомих механізмах, наприклад, в буксирувальних ланцюгах або роботах з підвищеними вимогами до гнучкості.
Конструктивні особливості:
Однодротяні (моножила): Застосовуються для фіксованої проводки, менш гнучкі, але більш стійкі до механічних пошкоджень.
Багатодротяні: Гнучкіші, краще підходять для рухомих частин та місць з частими перегинами.
Круглі: Найпоширеніша форма для струмопровідних жил.
Секторні (сегментні): Застосовуються для збільшення площі перерізу при збереженні гнучкості.
