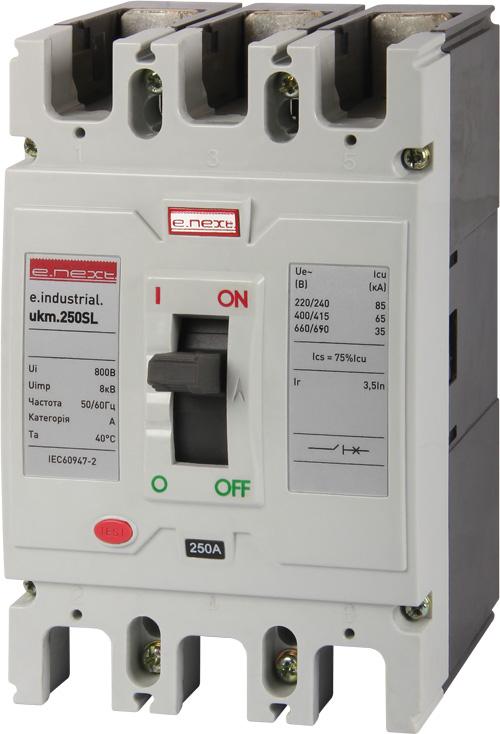

Силовий автоматичний вимикач e.industrial.ukm.250SL.225, 3р, 225А

Силовий автоматичний вимикач e.industrial.ukm.250SL.225, 3р, 225А призначений для захисту електричних ланцюгів від довгострокових перевантажень та струмів коротких замикань, а також для оперативного включення та відключення ділянок електричних мереж з частотою 50 Гц та напругою до 660 В.Силові автоматичні вимикачі серії e.industrial.ukm.SL виготовлені в корпусі з термостійкого склонаповненого поліаміду, який не підтримує горіння. Захисні функції виробу виконує комбінований розчіплювач: тепловий і електромагнітний. Тепловий є біметалевою пластиною, виготовленою з двох металів із різними коефіцієнтами температурного розширення, при проходженні по ній струму вона нагрівається і, згинаючись, впливає на механізм вільного розчіп- лювання, який відключає автоматичний вимикач. Електромагнітний розчіплювач автоматичних вимикачів габариту 100SL до 63 А складається із соленоїда, який при виникненні струму КЗ впливає на механізм вільного розчіплювання. В електромагнітному розчіплювачі автоматичних вимикачів габаритів 100SL від 80 А і 250-800SL електродинамічного типу при проходженні струму КЗ металева пластина притягується до рамки розчіплювача, впливаючи на механізм вільного розчіплювання, відключає вимикач. Автоматичні вимикачі e.industrial.ukm.SL використовуються для захисту довгих ліній електропередач. При виникненні однофазного короткого замикання в кінці такої лінії автоматичні вимикачі з 10-кратним розчіплювачем виявляються недостатньо чутливими і можуть не відреагувати на виникнення даної аварійної ситуації. Вимикачі серії e.industrial.ukm.SL мають діапазон спрацьовування електромагнітного розчіплювача від 3 до 5 In ( для номінального струм 20 А та 25 А-5-7 In), що в більшості випадків достатньо для вимикання коротких замикань у кінці довгих ліній. До комплекту поставки вимикача входять: міжфазні перегородки, комплект метизів для приєднання зовнішніх провідників, шестигранний ключ, комплект метизів для кріплення на монтажну панель.
