Вибір перерізу кабелю
Розрахунок і таблиця вибору перерізу кабелю за потужністю
Правильний вибір перерізу кабелю забезпечує безпечну роботу електромережі та відсутність перегріву. У цій статті від goodel.com.ua ми пояснимо, як швидко розрахувати потрібний переріз і вибрати кабель із таблиці.

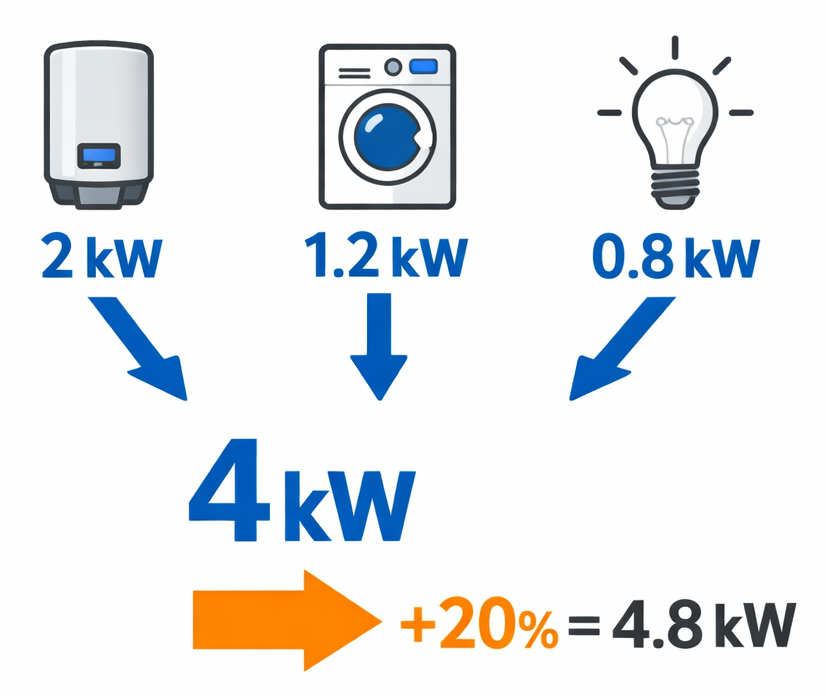

Як визначити потужність навантаження
Підсумуйте потужність усіх електроприладів, підключених до однієї лінії.
Приклад:
Бойлер — 2 кВт, пральна машина — 1,2 кВт, освітлення — 0,8 кВт.
Разом:
P = 4 кВт
Щоб уникнути перевантаження, додаємо запас 20 %:
4,0 + 0,8 = 4,8 кВт
Запас потрібен, щоб кабель не працював “на межі” — це підвищує термін служби та стійкість до пікових струмів.
Втрати потужності на кабелі
Кабель має власний опір, через який частина енергії перетворюється на тепло. Для однофазної мережі втрати визначаються формулою:
Pвтрат = 2 * I2 * R, R = r * L / S
де
r = 0,0175 Ом*мм²/м — питомий опір міді,
L — довжина, м,
S — переріз, мм².
Приклад: 25 м, 2,5 мм², 16 А
→ R = 0,175 Ом, Pвтрат ≈ 90 Вт.
Отже, сумарна потужність лінії:
4,8 кВт + 0,09 кВт ≈ 4,9 кВт

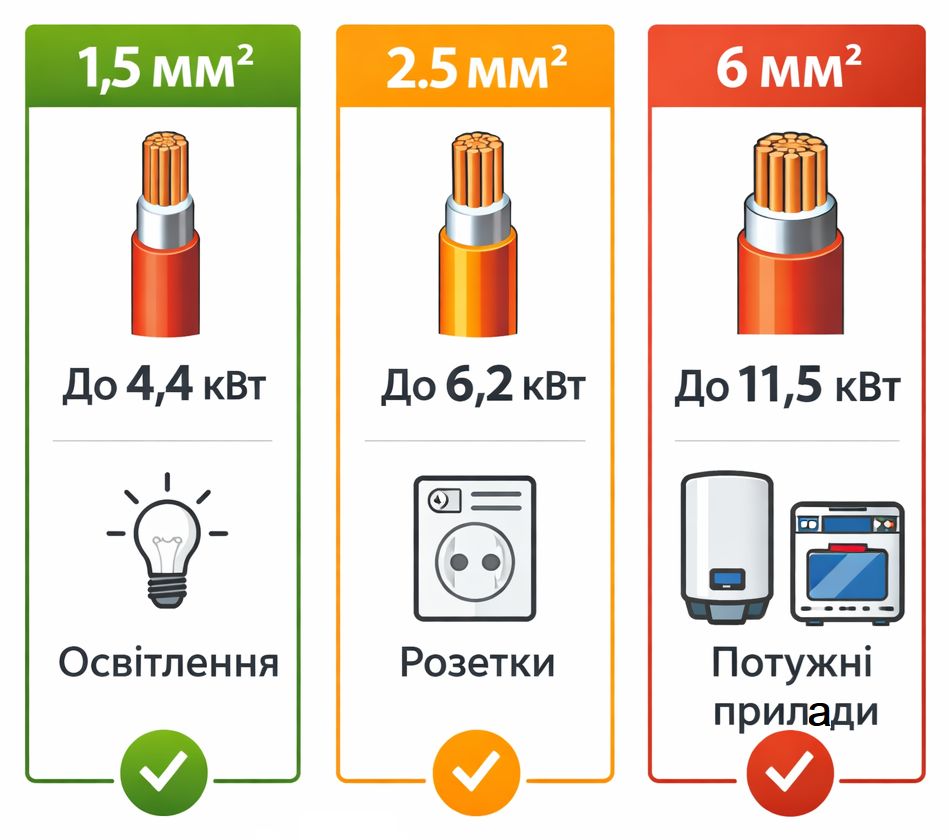

Таблиця вибору перерізу мідного кабелю
|
Переріз струмовідної жили, мм² |
Допустимий тривалий струм, A (за ПУЕ, табл.1.3.6) |
Потужність споживачів, кВт |
|
1,5 |
19 |
4,4 |
|
2,5 |
27 |
6,2 |
|
4 |
38 |
8,7 |
|
6 |
50 |
11,5 |
|
10 |
70 |
16,1 |
|
16 |
90 |
20,7 |
|
25 |
115 |
26,5 |
|
35 |
140 |
32,2 |
Для нашого прикладу (≈ 4,9 кВт) оптимальний вибір — кабель 1,5 - 2,5 мм².
Таблиця вибору перерізу алюмінієвого кабелю
|
Переріз струмовідної жили, мм² |
Допустимий тривалий струм, A |
Потужність споживачів, кВт |
|
1,5 |
15 |
3,5 |
|
2,5 |
21 |
4,8 |
|
4 |
30 |
6,9 |
|
6 |
40 |
9,2 |
|
10 |
55 |
12,7 |
|
16 |
71 |
16,3 |
|
25 |
91 |
20,9 |
|
35 |
111 |
25,5 |
Для нашого прикладу (≈ 4,9 кВт) оптимальний вибір — кабель 2,5 - 4,0 мм².
Як врахувати довжину кабелю
Для ліній понад 30 м доцільно обрати більший переріз кабеля.
Чим довший кабель — тим більший опір і втрати напруги.
Для побутових мереж допустима втрата напруги — до 5 %.
🔌 Рекомендовані кабелі

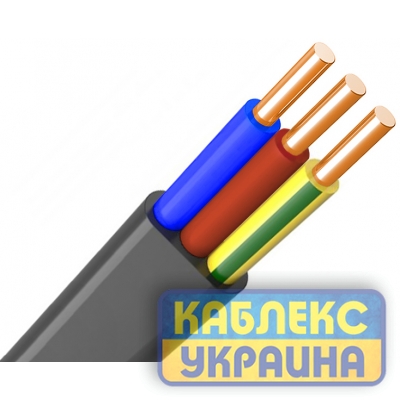

- Кабель ВВГ п нг 3х2,5 мм2 — оптимальний для розеткових груп .

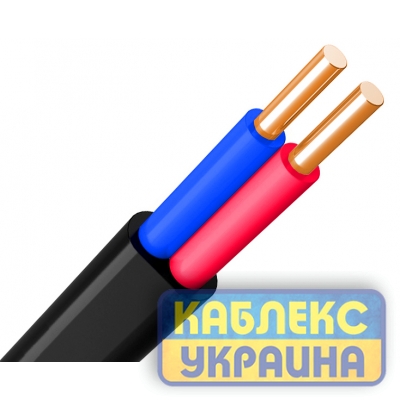

- Кабель ВВГ п нг 2х1,5 мм2 - для освітлення та малих навантажень.
- Кабель ВВГ п нг 3х6,0 мм2— підходить для потужних споживачів (бойлер, електроплита).
Висновок
Щоб правильно підібрати кабель:
- Підрахуйте сумарну потужність усіх приладів.
- Додайте запас 20 %.
- Врахуйте втрати кабелю.
- Оберіть переріз за таблицею.
