ПЗВ та диференційні автомати: захист від ураження струмом у квартирі

Електробезпека в квартирі — це не лише автоматичні вимикачі, які відключають електроенергію при короткому замиканні. Основна небезпека для людини — ураження електричним струмом через витік, і саме для цього застосовуються пристрої захисного відключення (ПЗВ) та диференційні вимикачі. У цій статті розглянемо, як вони працюють, у чому між ними різниця та що краще обрати для квартири.

Зміст

ПЗВ та диференційні автомати: захист від ураження струмом у квартирі.

Чому автоматичний вимикач не захищає людину.

Що таке ПЗВ та як він працює.

Що таке диференційний автомат (диференційний вимикач).

ПЗВ чи диференційний автомат: що краще.

Практичні сценарії застосування в квартирі.

Вологі приміщення — зона підвищеного ризику.

Типові помилки при виборі та монтажі.

Як правильно обрати пристрій диференційного захисту.

Оптимальна схема компонування щитка.

Висновки.

Що обрати для квартири: коротко.

Потрібна консультація? Не впевнені, яке обладнання підійде саме вам?.

Рекомендовані товари.

Основний асортимент Goodel.

Чому автоматичний вимикач не захищає людину

Більшість квартир оснащені модульними автоматичними вимикачами, які реагують лише на:

коротке замикання;
перевантаження електричної лінії.

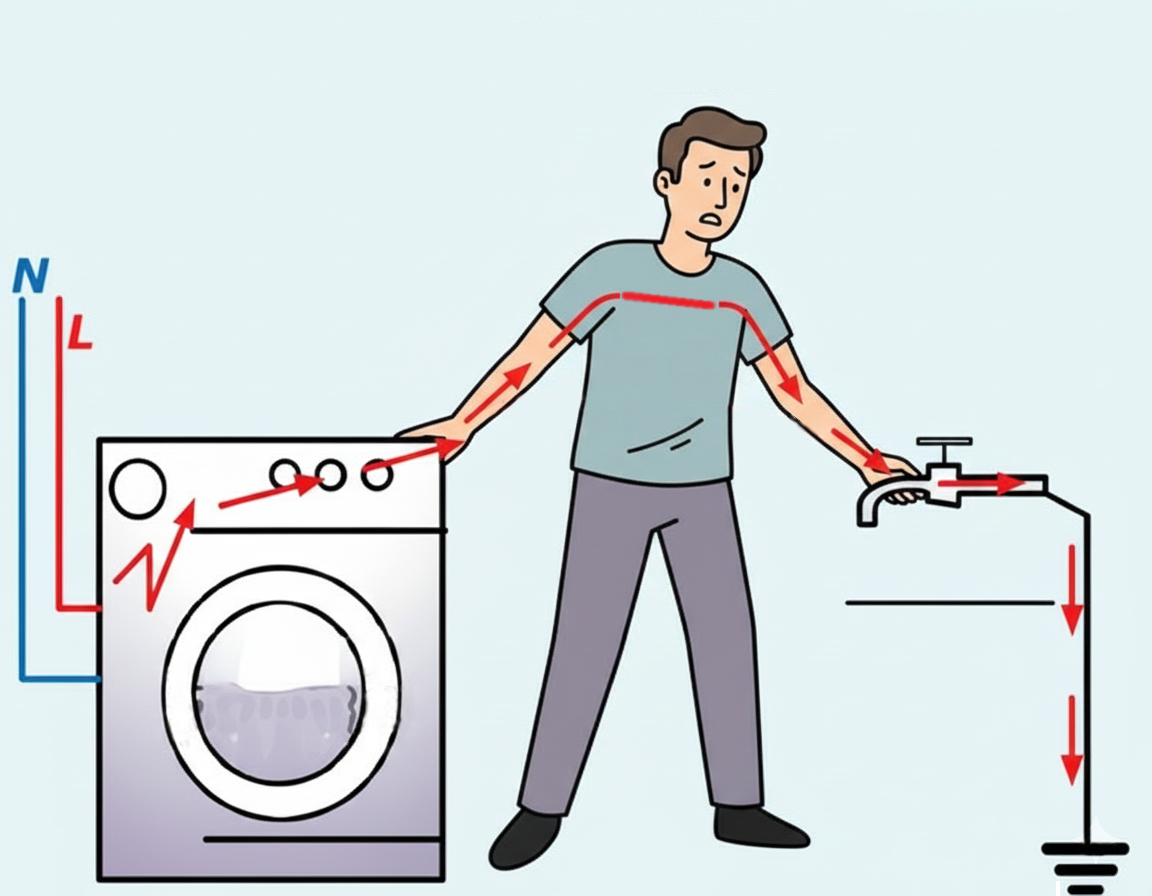

Їх основне завдання — захист проводки, а не людини. Якщо людина торкається оголеного проводу або корпусу несправного електроприладу, струм витоку може бути небезпечним для життя, але недостатнім для спрацювання автомата.

Саме тому автоматичні вимикачі для квартири повинні доповнюватися пристроями диференційного захисту.
→ Переглянути автоматичні вимикачі:
https://goodel.com.ua/products/ua/modulni_avtomatichni_vimikachi/list

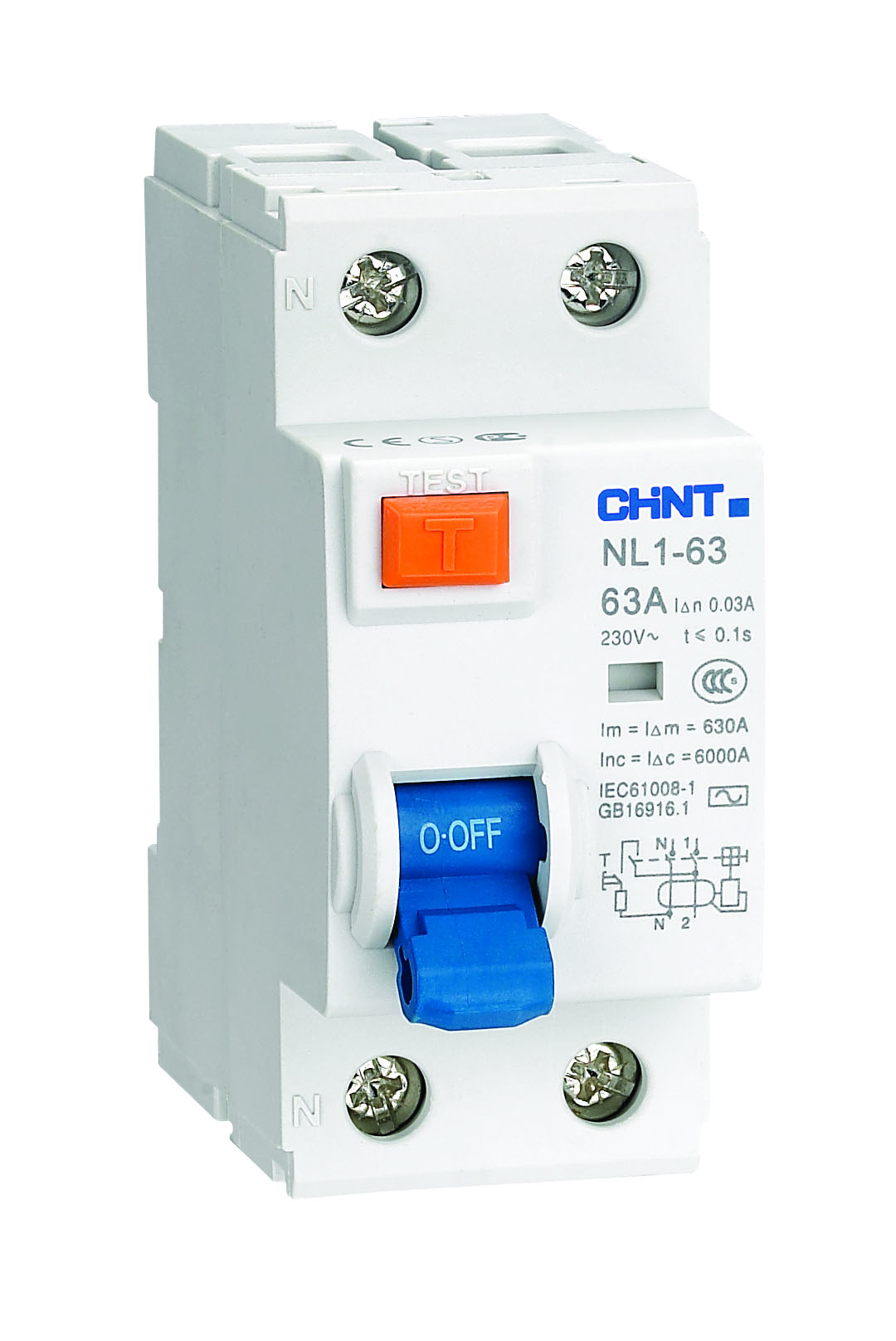

Що таке ПЗВ та як він працює

ПЗВ (пристрій захисного відключення) контролює різницю струмів між фазним і нульовим провідниками. У нормальному режимі вони рівні. Якщо частина струму «витікає» — наприклад, через корпус приладу або тіло людини — ПЗВ миттєво відключає живлення.

Основні функції ПЗВ:

захист людини від ураження електричним струмом;
зниження ризику пожежі через витік струму.

Важливо: ПЗВ не захищає від короткого замикання та перевантаження, тому завжди встановлюється разом з автоматичним вимикачем.

Найпоширеніші номінали струму витоку:

10 мА — максимальний захист (ванна кімната, бойлер);
30 мА — стандарт для житлових приміщень;
100 мА і більше — протипожежний захист.

→ Категорія «Пристрої захисного відключення (ПЗВ)»:
https://goodel.com.ua/products/ua/pristroyi_zakhisnogo_vidklyuchennja_pzv/list

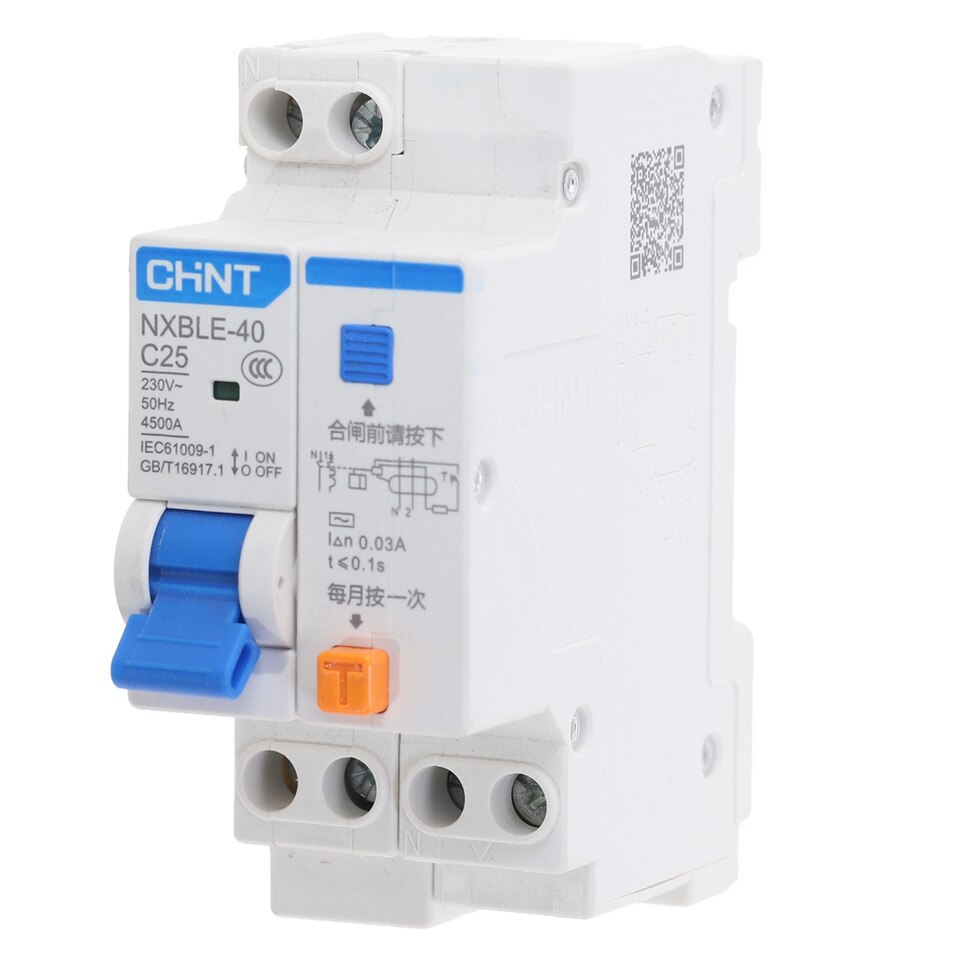

Що таке диференційний автомат (диференційний вимикач)

Диференційний автомат, який також часто називають диференційним вимикачем, — це комбінований пристрій, що поєднує в одному корпусі:

автоматичний вимикач;
пристрій захисного відключення.

Таким чином, він одночасно захищає:

від короткого замикання;
від перевантаження;
від струму витоку.

У межах цієї статті під «диференційним вимикачем» мається на увазі саме диференційний автомат, який поєднує функції автоматичного вимикача та ПЗВ.

→ Переглянути диференційні вимикачі:
https://goodel.com.ua/products/ua/diferentsiyni_vimikachi/list

ПЗВ чи диференційний автомат: що краще

Все залежить від конкретної задачі та схеми електрощита.

Зв’язка “автомат + ПЗВ”:

легше знайти причину спрацювання;
зручна для групового захисту;
займає більше місця.

Диференційний автомат:

компактне рішення;
швидший монтаж;
ідеально підходить для окремих ліній.

У сучасних квартирах з обмеженим простором у щиті диференційні вимикачі часто є оптимальним варіантом.

Практичні сценарії застосування в квартирі

Найпоширеніша схема виглядає так:

окремий диференційний вимикач на бойлер;
окремий диференційний вимикач на пральну машину;
ПЗВ 30 мА на групу розеток;
автоматичні вимикачі на освітлення.

Такий підхід забезпечує баланс між безпекою, зручністю експлуатації та вартістю.

Вологі приміщення — зона підвищеного ризику

Ванна кімната та кухня є найбільш небезпечними з точки зору ураження струмом. Поєднання води та електроприладів значно підвищує ризики.

Рекомендації:

обов’язковий диференційний захист;
струм витоку 10 або 30 мА;
окрема лінія для бойлера та пральної машини;
справне заземлення.

Типові помилки при виборі та монтажі

Найчастіше зустрічаються такі помилки:

встановлення ПЗВ без автоматичного вимикача;
один диференційний пристрій на всю квартиру;
неправильний підбір номіналу;
ігнорування заземлення;
використання дешевих несертифікованих пристроїв.

Такі рішення не лише знижують рівень безпеки, а й ускладнюють експлуатацію електромережі.

Як правильно обрати пристрій диференційного захисту

Звертайте увагу на:

номінальний струм відповідно до навантаження;
струм витоку;
тип (AC або A. Для сучасної побутової техніки рекомендується тип A, оскільки він реагує також на пульсуючий постійний струм (пральні машини, інверторна техніка);
виробника та наявність сертифікації.

Для квартири доцільно обирати обладнання перевірених брендів — це питання безпеки, а не економії.

Оптимальна схема компонування щитка

Ось як це має виглядати з технічної точки зору для забезпечення максимальної надійності:

Ввід (Мережа).
Ввідний автоматичний вимикач (АВ): Його головна задача — захистити кабель вводу та лічильник від надструмів.
Лічильник обліку електроенергії.
Реле напруги (Зубр тощо): У сучасних реаліях це обов’язковий елемент для захисту техніки від стрибків напруги (обрив нуля тощо). Ставиться одразу після лічильника.
Протипожежний ПЗВ: Він захищає весь будинок від пожежі при пошкодженні ізоляції основних ліній. У квартирах найчастіше застосовується 300 мА, щоб уникнути помилкових спрацювань.
Групові автоматичні вимикачі: Захищають лінії (кабелі) до конкретних зон (кухня, туалет, ванна кімната, кімнати).
Групові/індивідуальні ПЗВ: З током витоку 10-30 мА для захисту людей від ураження струмом.
Споживачі.

→ Переглянути лічильники електроенергії:
https://goodel.com.ua/products/ua/lichilniki_elektroenergiyi_1/list

→ Переглянути реле напруги:
https://goodel.com.ua/products/ua/pristroyi_kontrolyu_ta_upravlinnja/list

Висновки

Пристрої захисного відключення та диференційні вимикачі — ключові елементи електробезпеки сучасної квартири. Вони не замінюють автоматичні вимикачі, а доповнюють їх, забезпечуючи реальний захист людини від ураження струмом.

Правильно підібраний та встановлений диференційний захист — це інвестиція у безпеку вашого дому та родини.

Що обрати для квартири: коротко

Захист проводки → автоматичні вимикачі
Захист людини → ПЗВ
Комплексний захист → диференційні вимикачі
