Додаткове обладнання до автоматичних вимикачів: види, застосування та практичні задачі

Зміст

Вступ

Автоматичний вимикач є базовим елементом захисту електромережі. Проте в реальних умовах експлуатації часто виникає потреба не лише у захисті від перевантаження чи короткого замикання, а й у контролі, керуванні, сигналізації та інтеграції з іншими системами.

→ Переглянути автоматичні вимикачі:
https://goodel.com.ua/products/ua/modulni_avtomatichni_vimikachi/list

Саме для цього використовується додаткове (допоміжне) обладнання до автоматичних вимикачів, яке розширює їх функціональні можливості та дозволяє адаптувати електрощит під конкретні задачі об’єкта.

Навіщо потрібне додаткове обладнання до автоматичних вимикачів

У типовому електрощиті додаткове обладнання дозволяє вирішити такі задачі:

контроль стану автоматичного вимикача (увімкнено / вимкнено / аварія);
передача сигналів у системи автоматики або диспетчеризації;
дистанційне аварійне відключення живлення;
автоматичне вимкнення при зникненні або падінні напруги;
обмеження або контроль доступу до органів керування;
інтеграція електрощита в системи АВР або «Розумний дім».

Без допоміжних модулів автоматичний вимикач залишається ізольованим елементом, тоді як із ними він стає частиною керованої системи.

→ Переглянути додаткове обладнання до автоматичних вимикачів:
https://goodel.com.ua/products/ua/dodatkove_obladnannja_do_avtomatichnikh_vimikachiv_chint

https://goodel.com.ua/products/ua/4_dodatkove_obladnannja_do_avtomatichnikh_vimikachiv_e_next

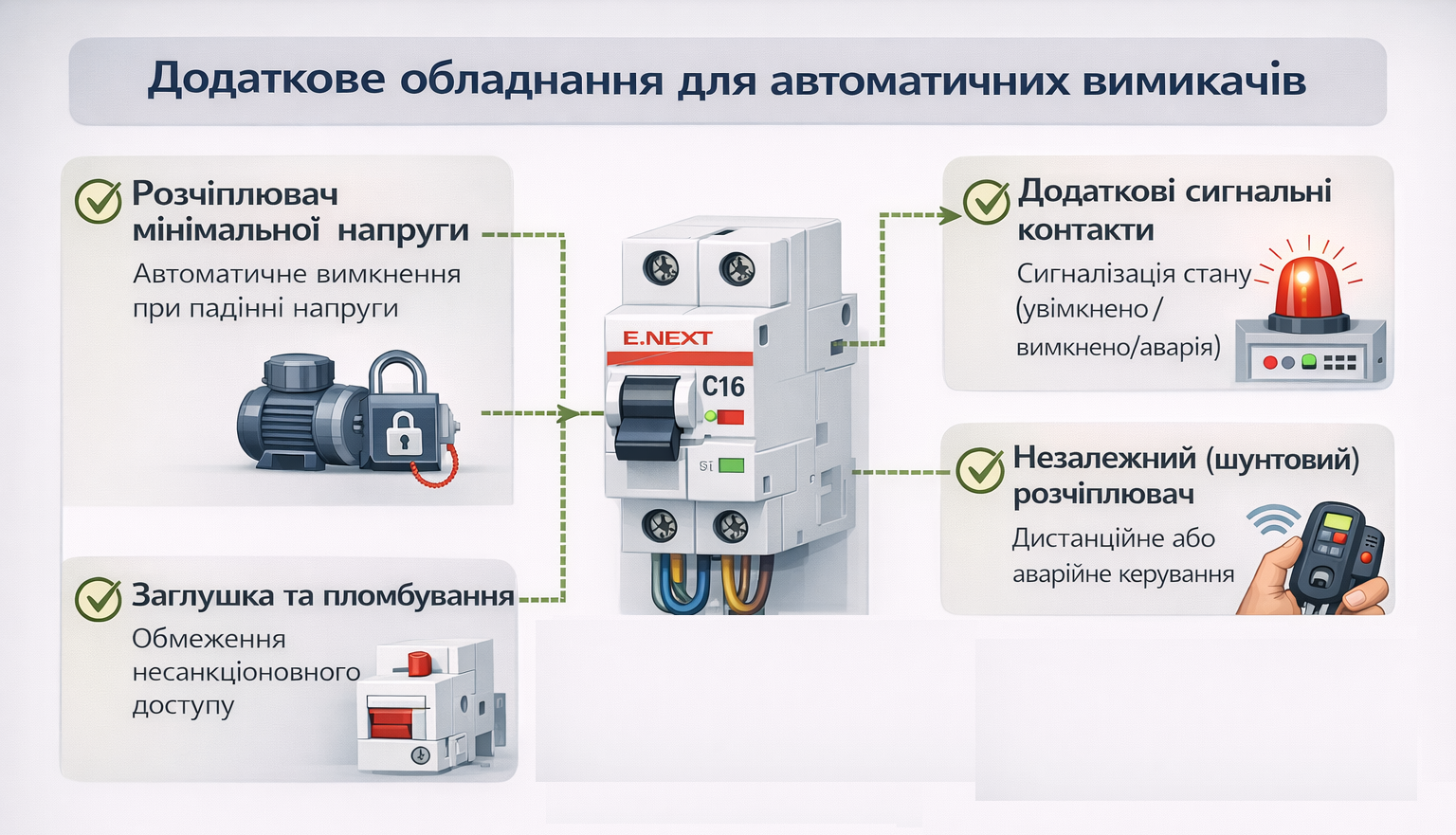

Основні види додаткового обладнання та їх призначення

Додаткові та сигнальні контакти

Призначення:
Передають інформацію про стан автоматичного вимикача (ввімкнений, вимкнений, аварійно спрацював).

Де застосовуються:

щити автоматики;
промислові та комерційні об’єкти;
котельні, насосні станції;
серверні та технічні приміщення.

Які задачі вирішують:

дистанційний контроль стану лінії;
сигналізація аварій без відкривання щита;
спрощення технічного обслуговування.

Незалежні (шунтові) розчіплювачі

Призначення:
Забезпечують примусове відключення автоматичного вимикача за зовнішньою командою.

Де застосовуються:

системи пожежної сигналізації;
аварійні кнопки відключення;
системи АВР;
централізоване керування живленням.

Які задачі вирішують:

швидке аварійне знеструмлення об’єкта;
виконання вимог пожежної та електробезпеки;
дистанційне керування живленням.

Розчіплювачі мінімальної напруги

Розчіплювач мінімальної напруги — це додатковий модуль до автоматичного вимикача, який автоматично вимикає автомат при:

повному зникненні напруги живлення;
падінні напруги нижче заданого порогу (зазвичай 35–70 % від номіналу).

Після спрацювання автомат не може бути увімкнений, доки напруга не відновиться до нормального рівня та не буде виконано свідоме повторне ввімкнення.

Де застосовуються:

електродвигуни;
компресори;
вентиляційні установки;
промислове обладнання.

Які задачі вирішують:

запобігання самовільному повторному запуску після відновлення живлення;
захист обладнання та автоматики;
підвищення безпеки персоналу.

Заглушки, елементи блокування та пломбування

Призначення:
Обмежують доступ до органів керування або унеможливлюють несанкціоновані дії.

Де застосовуються:

облікові щити;
орендовані об’єкти;
комерційні та громадські будівлі.

Які задачі вирішують:

захист від втручання сторонніх осіб;
виконання вимог контролюючих органів;
стабільна робота системи без «людського фактора».

Додаткове обладнання в системах «Розумний дім»

Сучасні системи «Розумний дім» дедалі частіше інтегруються не лише з кінцевими споживачами (освітлення, розетки), а й з електрощитом. Це дозволяє керувати живленням на системному рівні.

Апаратний рівень автоматизації

Важлива особливість:
додаткове обладнання працює на апаратному рівні, незалежно від програмних збоїв, зависань контролера або помилок сценаріїв.

Саме тому воно використовується для критичних функцій, де неприпустимі помилки.

Типові сценарії використання

Контроль стану та аварій

Сигнальні та додаткові контакти передають у систему «Розумний дім» інформацію про фактичний стан автоматичних вимикачів.

Що це дає:

система знає, який саме автомат вимкнувся;
розрізняється ручне вимкнення та аварійне спрацювання;
користувач отримує точні сповіщення, а не загальні повідомлення «немає живлення».

Практичний приклад:
При аварійному відключенні лінії насоса система надсилає повідомлення з вказанням конкретної лінії.

Аварійне знеструмлення об’єкта або окремих ліній

Незалежні (шунтові) розчіплювачі дозволяють реалізувати гарантоване примусове відключення живлення за зовнішньою командою.

Джерела команд:

пожежна сигналізація;
датчики протікання води;
сценарії безпеки «Розумного дому»;
кнопки аварійного відключення.

Ключова перевага:
навіть якщо контролер працює некоректно, відключення відбувається апаратно.

Захист інженерного обладнання від некоректного запуску

Розчіплювачі мінімальної напруги використовуються для інженерних систем, де небезпечний або небажаний автоматичний повторний запуск.

Типові споживачі:

насоси;
вентиляційні установки;
компресори;
котельне обладнання.

Результат:

при зникненні напруги лінія гарантовано вимикається;
після відновлення живлення обладнання не запускається самовільно;
запуск можливий лише після перевірки стану системи або за командою автоматизації.

https://goodel.com.ua/products/ua/4_dodatkove_obladnannja_do_avtomatichnikh_vimikachiv_e_next

Де найчастіше застосовується додаткове обладнання

промислові електрощити;
приватні та багатоквартирні будинки;
комерційні об’єкти;
інженерні системи;
системи АВР та резервного живлення;
інтегровані системи «Розумний дім».

Як обрати додаткове обладнання

При виборі варто враховувати:

сумісність із серією автоматичних вимикачів;
номінальну напругу керування;
кількість контактів;
умови експлуатації;
вимоги проєктної документації.

Висновок

Додаткове обладнання до автоматичних вимикачів — це не другорядні аксесуари, а інструменти керування, безпеки та автоматизації. Вони дозволяють адаптувати електрощит під конкретні задачі, інтегрувати його в сучасні системи керування та підвищити надійність електропостачання.

Грамотно підібрані допоміжні модулі роблять електросистему керованою, прогнозованою та безпечною.
