Нагрівальний кабель: як вибрати правильно і не викинути гроші

Зміст

Вступ

Промерзла труба, крига в ринвах, система обігріву, яка «ніби є», але не працює — це найчастіші ситуації, з якими стикаються власники будинків, бізнесу та монтажники щозими. У більшості випадків причина одна: нагрівальний кабель підібраний неправильно.

У цій статті ми розберемо основні нюанси вибору кабелю, пояснимо різницю між видами нагрівальних кабелів і покажемо, як обрати рішення під конкретну задачу, а не «на око».

→ Переглянути елементи електрообігріву:
https://goodel.com.ua/products/ua/elektroobigriv_e_next

Як правильно обрати тип нагрівального кабелю

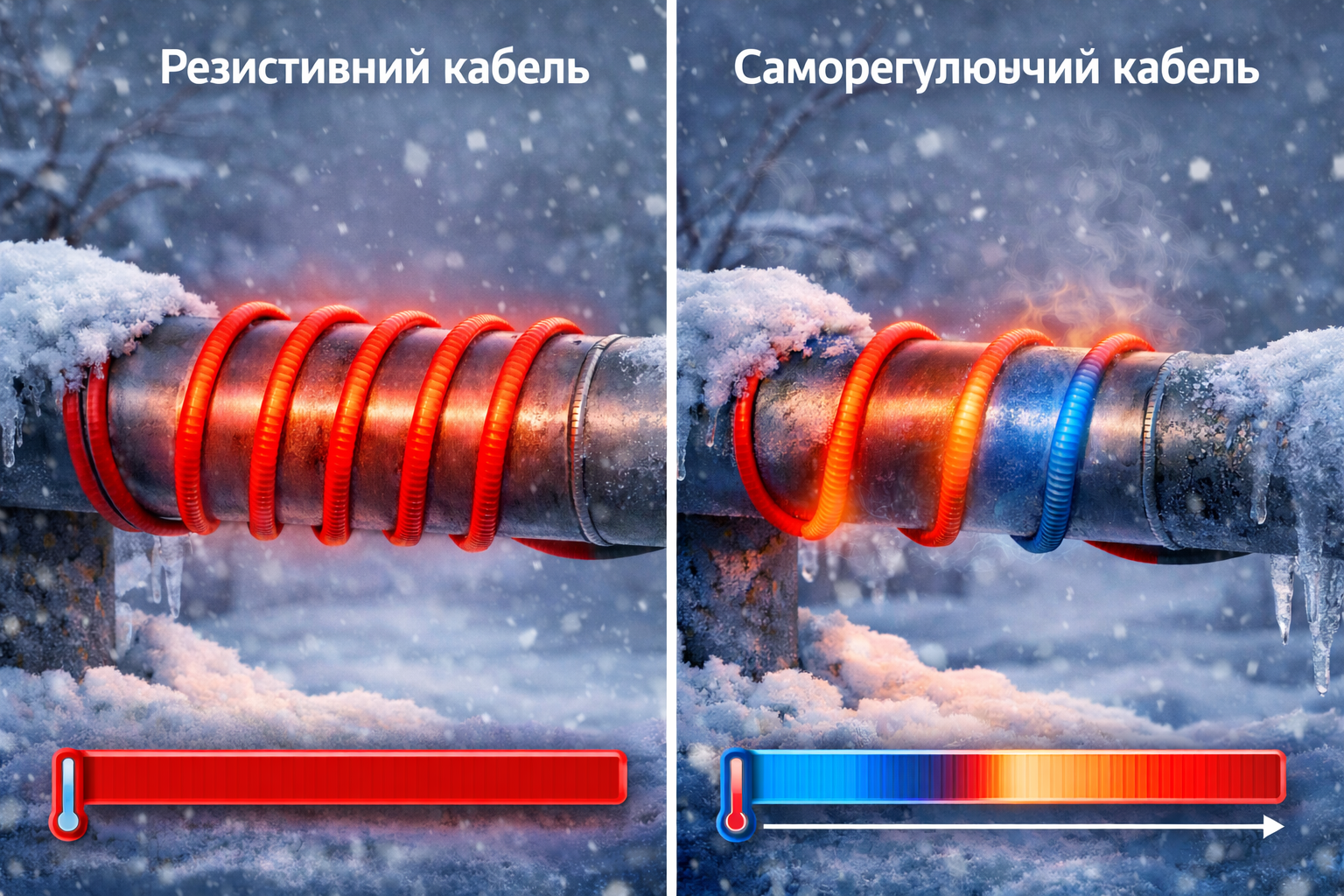

Найпоширеніше питання — саморегулюючий чи резистивний? Неправильний вибір може призвести до перевитрат або відсутності ефекту.

Резистивний кабель

Постійна потужність
Дешевший
Потребує точного розрахунку та обовʼязкового термостата

Підходить, коли:

однакова температура по всій довжині
простий і зрозумілий монтаж
є контроль температури

Саморегулюючий кабель

Змінює потужність залежно від температури навколишнього середовища або поверхні, тобто холодніше місце гріє сильніше, тепліше — слабше
Дорожчий
Безпечніший у складних умовах

Як працює всередині

Серцевина кабелю — полімер, який змінює електричний опір при зміні температури:
- холодно → опір низький → кабель гріє більше
- тепло → опір високий → кабель гріє менше
Металеві жили проводять струм до полімерної серцевини
Зовнішня ізоляція захищає від вологи і механічних впливів

Переваги:

менше ризику перегріву
економія електроенергії
гнучкий монтаж, можна укладати петлями і навколо труб

Обмеження:

не замінює термостат повністю
дорожчий за резистивний
обмежена довжина одного відрізка кабелю

Обмеження довжини саморегулюючого кабелю

Саморегулюючий кабель не можна безмежно подовжувати в одному ланцюзі, бо:

Електричний опір зростає з довжиною → напруга на дальньому кінці падає → тепло виділяється менше
Максимальний робочий струм обмежений виробником → перевищення призведе до перегріву або спрацьовування захисту
Потужність кабелю непостійна по довжині, і на дуже довгих ділянках ефект саморегуляції може не покривати холодні кінці

Типові обмеження:

Тип кабелю	Максимальна довжина одного відрізка	Примітка
Саморегулюючий кабель 10–15 Вт/м	80–100 м	залежить від виробника та потужності
Саморегулюючий кабель 20–30 Вт/м	40–50 м	коротший через більший струм споживання
Нагрівальні мати (вбудований кабель)	до 10–15 м²	готові секції під плитку або кімнату

Як вирішують:

ділення на кілька ліній з окремим підключенням до термостата
паралельні гілки у щиті
кабелі високої потужності для великих площ

💡 Простими словами: один шматок саморегулюючого кабелю не може бути «кілометрів довгим». Для більшої площі кабель ділять на секції, і кожна секція контролюється окремо.

Потужність кабелю та щільність укладання

Важливо розуміти, що потужність кабелю в Вт/м — це лише теоретичне значення, яке показує, скільки електроенергії кабель виділяє на метр довжини. Фактичний нагрів залежить від щільності укладання кабелю, діаметра труби, теплоізоляції та умов навколишнього середовища.

Практичні рекомендації (комбінація потужності кабелю та щільності укладання):

Діаметр труби	Потужність кабелю	Відстань між витками	Примітка
Ø20–25 мм	10–15 Вт/м	10–15 см	стандартні водопровідні труби, утеплення нормальне
Ø50 мм	15–20 Вт/м	15–20 см	більші труби, потрібен більший тепловий запас
Ø80–100 мм	20–30 Вт/м	20–25 см	великі або зовнішні труби, в умовах низьких температур

💡 Простими словами: Потужність кабелю визначає, скільки тепла виділяє метр кабелю. Відстань між витками регулює, наскільки рівномірно та ефективно це тепло розподіляється по трубі. Комбінація цих двох параметрів забезпечує оптимальний результат.

Термостат та датчики

Навіть саморегулюючий кабель не є повністю автономним рішенням.

Без керування:

система працює довше, ніж потрібно
зростає споживання електроенергії
зменшується строк служби

Мінімально правильна система:

термостат або контролер
датчик температури повітря / труби
захисна автоматика

→ Переглянути елементи електрообігріву:
https://goodel.com.ua/products/ua/elektroobigriv_e_next.

Електрозахист

Нагрівальний кабель — це електроустановка, яка часто працює у вологому середовищі.

Обовʼязково мають бути:

автоматичний вимикач
ПЗВ (або дифавтомат)
правильне заземлення

Відсутність захисту — це ризик не лише для кабелю, а й для людей.

→ Переглянути автоматичні вимикачі:
https://goodel.com.ua/products/ua/modulni_avtomatichni_vimikachi/list

→ Переглянути дифавтомати:
https://goodel.com.ua/products/ua/diferentsiyni_vimikachi/list

→ Переглянути ПЗВ:
https://goodel.com.ua/products/ua/pristroyi_zakhisnogo_vidklyuchennja_pzv/list

→ Переглянути елементи заземлення
https://goodel.com.ua/products/ua/elementi_zazemlennja_e_next

Типові сценарії застосування

Труби водопровідні

найчастіше — саморегулюючий кабель
монтаж зовні труби
обовʼязкова теплоізоляція

Каналізація

вища потужність
стійкість до вологи
правильна фіксація

Дахи та ринви

складна геометрія
різні температурні зони
автоматика з датчиком опадів

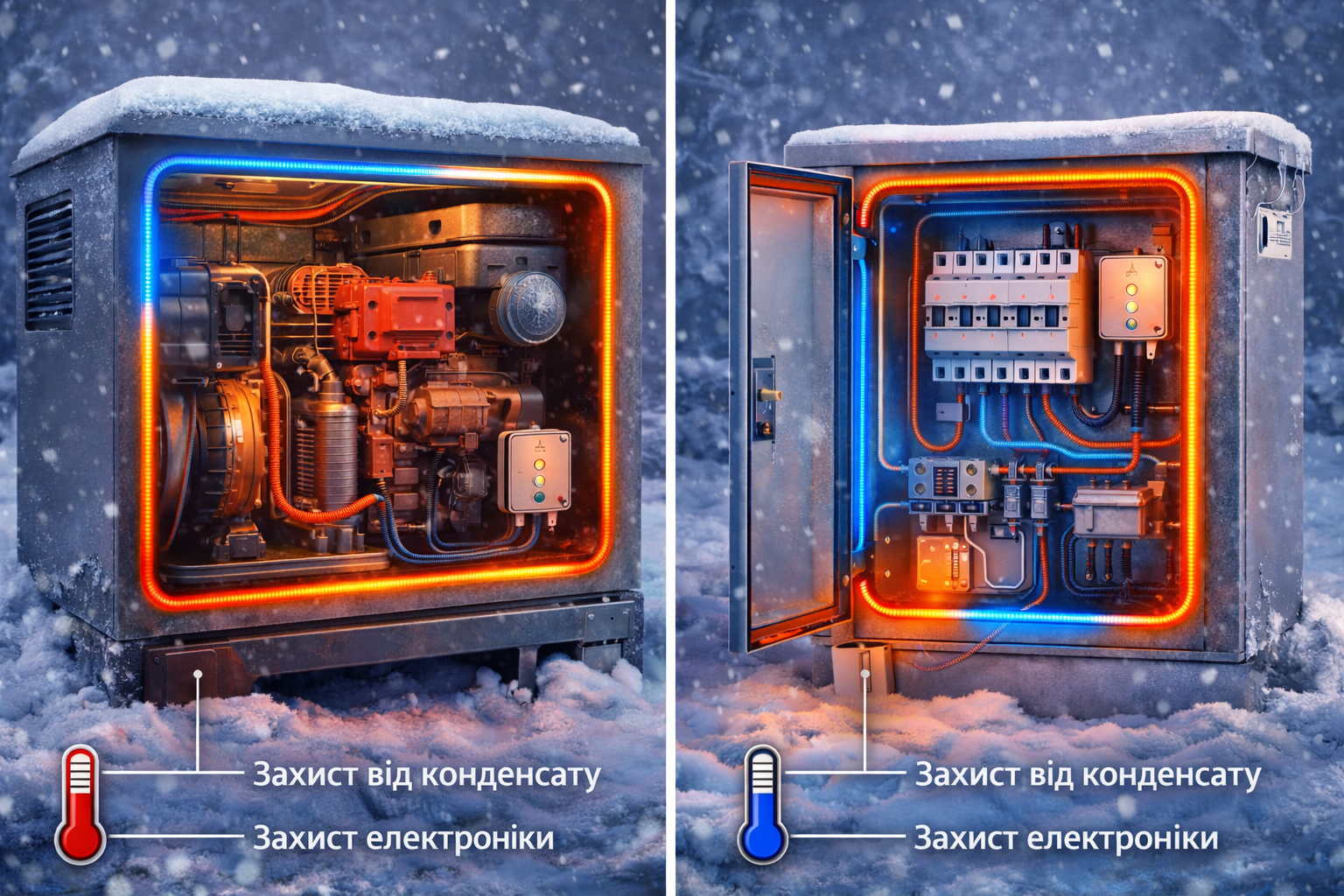

Генератори та електрощити

використання нагрівального кабелю має специфічну мету:
- запобігання конденсату та вологості всередині корпусу;
- захист від замерзання рідинних компонентів (якщо генератор з водяним охолодженням);
- підтримка робочої температури для електроніки та автоматики.
Застосовують саморегулюючий кабель, який гріє тільки там, де холодно, і мінімізує ризик перегріву.
Кабель кріплять уздовж критичних точок: дверцята, кришки, дно корпусу.
Підключення через термостат і захисну автоматику обов’язкове.

Результат: електроніка і автоматика працюють стабільно, зменшуються ризики аварій та витрати на обслуговування.

Тепла підлога (електрична)

використовується резистивний кабель або нагрівальні мати
потужність підбирається з урахуванням типу приміщення (Вт/м²)
термостат з датчиком підлоги — обовʼязковий
типові потужності:
- житлові кімнати: 120–150 Вт/м²
- ванна, санвузол: 150–180 Вт/м²
- балкони, холодні зони: 180–200 Вт/м²
типові помилки: під меблі без ніжок, відсутність теплоізоляції, неправильне розміщення датчика, підключення без ПЗВ.

Що важливо памʼятати

Нагрівальний кабель — це система, а не просто відрізок проводу.

Правильний результат дає лише поєднання:

коректного типу кабелю
правильного розрахунку
автоматики
грамотного монтажу.
