Муфта 3КНтп 10 70-120 б/н

ПРИЗНАЧЕННЯ
3КНтп 10 (КНтп 10) муфти кабельні кінцеві зовнішнього встановлення призначені для окінцювання 3-х жильних силових кабелів на напругу до 10 кВ з паперовою маслопросоченою ізоляцією, в загальній свинцевій або алюмінієвій оболонці, з бронею або без броні.
ЗАСТОСОВУЄТЬСЯ НА КАБЕЛЬ
ААБ2л, ААБ2лШв, ААБ2лШп, ААБл, ААШв, ААШп, АСБ, АСБ2л, АСБ2лГ, АСБ2лШв, АСБВнг(А)-LS, АСБГ, АСБл, АСБлШв, АСБШв, АСГ, АСШв, СБ, СБ2л, СБ2лГ, СБ2лШв, СБВнг(А)-LS, СБГ, СБл, СБлШв, СБШв, СГ, СШв, ЦААБ2л, ЦААБв, ЦААБвГ, ЦААБл, ЦААБлГ, ЦААШв, ЦАСБ, ЦАСБ2л, ЦАСБВнг(А)-LS, ЦАСБГ, ЦАСБл, ЦАСБлШв, ЦАСБШв, ЦАСШв, ЦСБ, ЦСБ2л, ЦСБВнг(А)-LS, ЦСБГ, ЦСБл, ЦСБлШв, ЦСБШв, ЦСШв, N(A)KBA, N(A)KLEY або їх аналоги.
ВІДПОВІДАЄ СТАНДАРТАМ
ДСТУ EN 61442, ДСТУ IEC 60055, ДСТУ IEC 61238, ДСТУ EN 61140, ДСТУ EN ІЕС 60230, ТУ У 27.9-32180267-001:2019, ISO 9001:2015
ГАРАНТІЇ ВИРОБНИКА
термін експлуатації не менш – 30 років, термін зберігання – 2 роки, термін гарантії виробів – 5 років
КОМПЛЕКТАЦІЯ МУФТ
80% комплектуючих власного виробництва, виготовлені з європейської сировини.
В кабельних муфтах виробництва "Кабельна арматура" ТОВ всі компоненти узгоджені між собою по технічним характеристикам, габаритним розмірам та зручності в монтажі, забезпечуючи безперебійну роботу муфти на весь час експлуатації.
Продукція проходить багаторівневий контроль якості на заводі-виробнику.

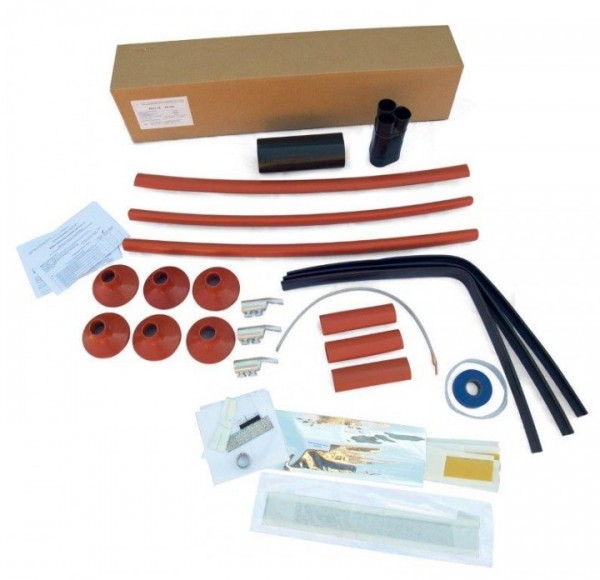

В комплектацію кабельних муфт «Кабельна арматура» ТОВ зовнішнього встановлення 3 КНтп 10 (КНтп 10) включено зовнішні трекінгостійкі трубки червоного кольору та кабельні полімерні ізолятори!
Трекінг - це явище, що виникає внаслідок дії поверхневих розрядів по зволоженій поверхні ізоляції (дощ, сольовий туман, вологий пил). Наслідком є утворення вуглецевих провідникових доріжок і повне руйнування ізоляції муфти.
Трекінг в кабельних мережах починає проявлятись вже при напрузі від 3 кВ. З подальшим збільшенням напруги. Без застосування трекінгостійких матеріалів, ресурс роботи кабельних кінцевих муфт зовнішнього встановлення значно зменшується.
Трекінгостійкість матеріалів досягається введенням в полімер певних мінералів та оксидів металів, характерного червоного кольору, які гасять іскру та запобігають появі вуглецю на поверхні ізоляції. Такі матеріали не можуть бути сірого або чорного кольору тому що для цього в полімер додають вуглець, з появою якого і повинні боротися трекінгостійки добавки.
Використання ізоляторів в поєднанні з ізоляційними трекінгостійкими трубками червоного кольору додатково впливає на стійкість муфти, що збільшує термін експлуатації всієї муфти. Встановлення ізоляторів на кожну жилу в муфті призводить до розриву або значного подовження шляху струмів витоку під час дощу, що запобігає руйнації ізолюючої поверхні. Ізолятори утворюють на поверхні зовнішньої жильної ізоляції зони, які піддаються значно меншому забрудненню і зволоженню ніж інша частина муфти. За рахунок цього зменшується ймовірність виникнення струмопровідних доріжок, або скорочується їх довжина.
Світовий досвід конструкції муфт свідчить про те що в кінцевих зовнішніх муфтах не можливо за рахунок одних лише ізоляторів позбутися трекінгу. Полімерні ізолятори та трекінгостійкі трубки окремо виконують різні функції, тому ефективна боротьба з трекінгом можлива лише в випадку поєднанні цих елементів.
КОМПЛЕКТАЦІЯ «СТАНДАРТНА»
Муфти вищого рівня ізоляції, за аналогами Raychem, 3М.
Використовується підприємствами ОБЛЕНЕРГО, АЕС...
Муфти при встановленні максимально відтворюють ізоляцію кабелю. Рекомендуються для встановлення на кабель старого і нового поколінь, в умовах підвищених вимог до безперебійної передачі електроенергії.
Стандартна комплектація муфт включає універсальні болтові з’єднувачі для мідного та алюмінієвого кабелю:
• для з’єднувальних та перехідних муфт - гільзи з 4-ма болтами;
• для кінцевих муфт - наконечники з 2-ма болтами.
КОМПЛЕКТАЦІЯ «М»
Муфти вищого рівня ізоляції, включають якісні комплектуючі за винятком деяких допоміжних матеріалів для монтажу.
За технічним завданням споживача комплектація може бути виконана з’єднувачами зі зривними болтами, під опресування або без з’єднувачів.КОМПЛЕКТАЦІЯ «СТАНДАРТНА»
