Трансформатор струму TOPN-0.66-0.5S-300/5 УЗ

1.1. Трансформатор струму ТОPN-0,66… (далі  трансформатор), призначений для
передачі сигналу вимірювальної інформації вимірювальним приладам та пристроям в
установках змінного струму.
1.2. Трансформатори призначені для експлуатації в умовах кліматичного виконання У
та роботи в закритих приміщеннях категорії розташування 3 згідно ГОСТ 15150, при цьому:
 висота над рівнем моря не більше 1000 м;
 температура оточуючого повітря від мінус 45 до плюс 40 °С;
 оточуюче середовище вибухобезпечне, не містить струмопровідного пилу,
агресивних газів та парів в концентраціях, що руйнують метали та ізоляцію (атмосфера типу
ІІ за ГОСТ 15150);
 робоче положення трансформатора будь-яке.
1.3. Трансформатор відповідає вимогам стандарту ДСТУ EN 61869-2:2017.

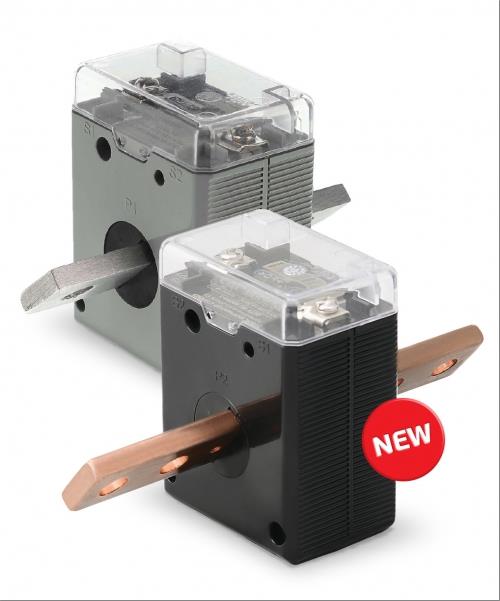

2.1. Трансформатори виготовлені у вигляді опорної конструкції. Первинною обмоткою
трансформатора являється шина, що проходить крізь спеціальний отвір у корпусі та має
площадки для кріплення під болти.
2.2. Вторинна обмотка розташована на магнітопроводі кільцевої форми, який
встановлений в пластмасовий корпус. Контакти вторинної обмотки закриваються прозорою
пластмасовою кришкою, що має можливість пломбування.
2.3. Корпус трансформаторів виконаний нерозбірним, є головною ізоляцією і забезпечує
захист обмоток від кліматичних та механічних впливів.
