У листопаді 2025 року в Україні проблеми з електромережею досягли піку: графіки відключень, стрибки напруги від 160 В до 400 В призводять до виходу з ладу холодильників, бойлерів та комп'ютерів. За даними ДСНС, блискавки та перевантаження мережі спричиняють до 30% поломок побутової техніки. Реле контролю напруги — це "страж" вашої проводки та електрообладнання. Воно захистить від стрибків напруги недешеву побутову техніку. У статті розберемо, як обрати реле контролю напруги по навантаженню, типу та бренду. Якщо ви в Сумах чи в Україні — обирайте в Goodel з доставкою Nova Poshta.

Автоматичний вимикач (автомат) — один із найважливіших елементів електрозахисту у квартирі, будинку чи на виробництві. Його завдання — запобігти перевантаженню та короткому замиканню, захищаючи проводку і споживачів електроенергії.
Але щоб автомат справді захищав, його потрібно правильно підібрати — по струму, навантаженню і типу споживача.

1. Розрахунок навантаження і вибір по струму

Підбір реле починається з перевірки потужності приладів і перерізу кабелю. Як реально вибирають реле напруги?

Номінальний струм реле (In) — це допустимий струм, який воно може пропускати через свої контакти без нагріву.

Його вибирають не менше, ніж номінальний струм навантаження або автомата, який стоїть перед ним.

Часто реле напруги не комутує навантаження безпосередньо, а працює через контактор. У такому разі номінальний струм реле може бути невеликий (5–10 А), бо воно керує лише котушкою контактора.

Отже: номінальний струм навантаження — це розрахунковий струм, який споживає електричний ланцюг або пристрій при номінальній потужності та напрузі.

2. Загальна формула

Для однофазного навантаження:

Для трифазного навантаження (симетричного):

де:

( P ) — потужність, Вт (або кВт × 1000),
( U ) — номінальна напруга (230 В або 400 В),
(cos φ) — коефіцієнт потужності (зазвичай 0,8–1,0 для більшості побутових і промислових споживачів).

3. Приклад

Якщо маєш групу розеток на кухні, де одночасно можуть працювати:

чайник 2 кВт,
мікрохвильова 1 кВт,
холодильник 0.3 кВт,
кавоварка 1.2 кВт

PΣ=2+1+0.3+1.2=4.5 кВт

Згідно з таблицею 3.6 ДБН В.25-23:2010 розрахункові значення коефіцієнту потужності дорівнюють:

Квартири з електричними плитами та без побутових кондиціонерів повітря	0,98
Квартири з електричними плитами і побутовими кондиціонерами повітря	0,93
Квартири з плитами на природному, зрідженому газі, на твердому паливі	0,96
Квартири з плитами на природному, зрідженому газі, твердому паливі та з побутовими кондиціонерами повітря	0,92
Господарські насоси, вентиляційні установки та інші санітарно-технічні пристрої	0,8
Ліфти	0,65

Візьмемо значення коефіцієнт потужності для квартири з плитами на природному, зрідженому газі, на твердому паливі.

Оптимально взяти реле напруги на 25 А.

4. Тип спрацьовування реле: регульоване чи нерегульоване

Реле реагує на низьку (нижче нижнього порогу спрацювання) або високу (вище верхнього порогу спрацювання) напругу, відключаючи електроживлення в моменти виходу значення напруги в мережі за пороги спрацювання.

- **Регульоване**: Налаштовуєте пороги спрацювання самостійно. Більшість сучасних регульованих реле мають також затримку на включення, яка налаштовується, що критично для компресорної техніки (холодильники, кондиціонери).

- **Нерегульоване**: Фіксовані значення (180–260 В) — бюджетний варіант для освітлення.

👉 Для більшості домів оптимальне — регульоване з індикацією (світлодіоди показують статус).

4.1. Налаштування реле напруги (вибір меж спрацювання)

Верхню та нижню межі спрацювання обирайте з урахуванням максимально- та мінімально допустимої напруги електрообладнання — за експлуатаційною документацією (паспортом чи інструкцією).

Для визначення верхньої межі спрацювання орієнтуйтеся на прилад, для якого максимальне значення напруги найменше поміж інших приладів.

Для визначення нижньої межі спрацювання орієнтуйтеся на прилад, для якого мінімальне значення напруги найбільше поміж інших приладів.

4.2. Електрообладнання, для справного стану якого пониження напруги не є критичним

Не всі прилади страждають від просадок нижче 200 В: резистивні (нагрівальні) елементи просто працюють повільніше, без ризику поломки. Ось перелік:

Прилад	Чому не критичне? (діапазон)	Приклади ризиків при сильній просадці (<180 В)
Електрочайник, праска	Нагрівальний елемент: довше кип'ятить	Не вмикається, але без пошкоджень.
Тостер, електроплита	Резистивне навантаження: тостить слабше	Знижена потужність, без перегріву.
Обігрівач, конвектор	ТЕНи: гріє менше	Ефективність падає, без зносу.
Вентилятор	Індукційний мотор: крутиться повільніше	Шум нижчий, без пошкоджень.
Лампи розжарювання	Нагріваються слабше	Тьмяніють, скорочений термін.

5. Кількість полюсів і одно-/трифазність

- **Однофазне (1P)**: Для квартир, розеток і освітлення (фаза + нуль).

- **Трифазне (3P)**: Для будинків, насосів чи електроплит (три фази) — може мати захист від асиметрії фаз.

Для побуту вистачить однофазного.

6. Тип монтажу: розетковий чи на DIN-рейку

Реле бувають двох типів монтажу — обирайте за зручністю:

- **Розетковий**: Вставляєте в розетку як подовжувач (e.control.v07, від 546 грн) — для одного приладу (комп'ютер, телевізор). Плюс: без інструментів, мінус: не для великої потужності.

- **На DIN-рейку**: Монтуйте в щиток (e.control.v10, від 427 грн) — для групи розеток чи освітлення. Плюс: компактно, надійно; мінус: потрібен монтажник.

👉 Монтаж на DIN-рейку — стандарт для щитків (сумісний з автоматами ABB/Schneider).

7. Підключення реле напруги

Підключення реле напруги залежить від його типу — щитового (на DIN-рейку) або розеткового (вставного). Обидва варіанти виконують одну функцію — захист електроприладів від перенапруги та просідання напруги, але встановлюються по-різному.

7.1. Підключення щитового реле напруги

Щитові реле встановлюються у розподільчому щиті та включаються після ввідного автомата й перед груповими автоматами або контактором (якщо сумарний струм навантаження перевищує допустимий для реле).

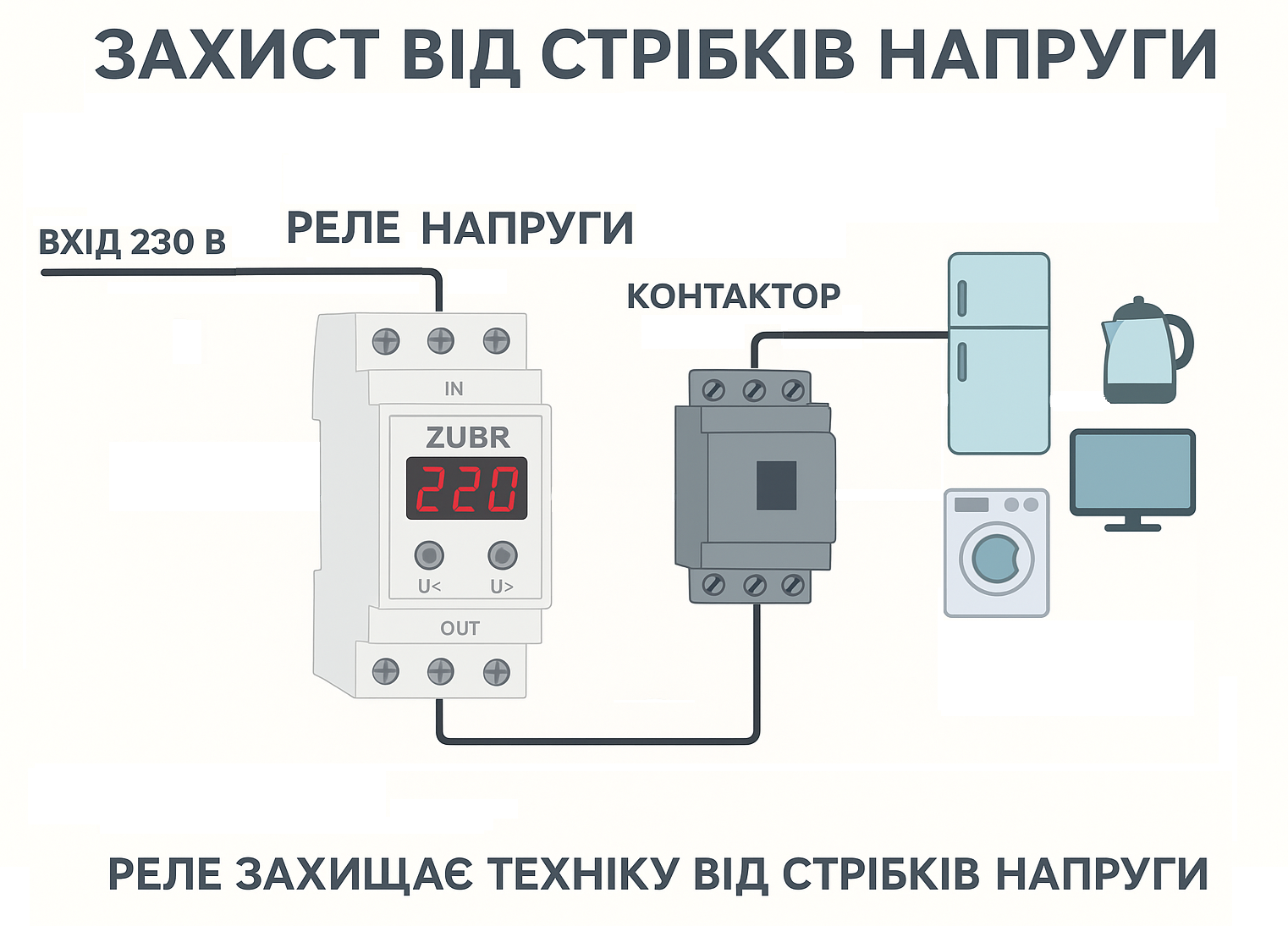

Типова схема підключення:

Ввідний автомат → Реле напруги.
Фаза після автомата подається на клему «IN» реле.
Реле напруги → Контактор (за потреби) → Групові автомати.
Фаза з виходу реле («OUT») передається на групові автомати або котушку контактора.
Нуль і заземлення не проходять через реле — вони підключаються напряму до шин N і PE.
Якщо встановлюється контактор, реле напруги керує його котушкою, а контактор перемикає загальне навантаження.

Основні правила монтажу:

Перед роботою обов’язково знеструмити щит.
Струм навантаження не повинен перевищувати номінал реле.
Для навантаження понад 20–25 А застосовується контактор.
Після монтажу перевірити затягування клем і правильність підключення.

7.2. Підключення реле напруги, що включається в розетку

Розеткові реле — це компактні пристрої, які не потребують монтажу у щиті. Вони встановлюються безпосередньо у звичайну розетку, а прилад підключається вже в саме реле.

Такі реле контролюють напругу тільки для одного конкретного пристрою — наприклад:

холодильника,
газового котла,
телевізора,
комп’ютера,
пральної машини.

Порядок підключення дуже простий:

Увімкнути реле у стаціонарну розетку.
Під’єднати побутовий прилад до розеткового реле.
За потреби налаштувати верхній/нижній поріг напруги та затримку включення.

Особливості та рекомендації:

Такі реле мають обмежений номінальний струм (зазвичай 10–16 А).
Не підходять для захисту всієї квартири — тільки окремих пристроїв.
Ідеальні там, де прилад особливо чутливий до перенапруги (котел, холодильник).
Не потребують участі електрика — користувач встановлює їх самостійно.

8. Якість і виробник: обирайте перевірених

Надійність реле — це безпека. Уникайте дешевих ноунеймів: вони не витримують 1000 циклів. В Goodel — сертифіковані моделі від лідерів:

- 🔹 **e.control** (українське, доступне): Регульоване з індикацією, для 25–63 А.

- 🔹 **ZUBR** - це бренд компанії "Digitop" (Україна) (європейська якість): Цифрове, з захистом від перевантаження.

👉 Купуйте реле контролю напруги: [Реле напруги в Goodel]

Встановлення просте: монтуйте на DIN-рейку в щитку. Це врятує 90% техніки (за рекомендаціями ДСНС).

9. Висновок

Реле контролю напруги — must-have при енергокризі 2025: воно вимикає живлення за 0,1 сек, запобігаючи перегріву. Не "на око" — рахуйте навантаження, обирайте пороги по обладнанню та бренду. З Goodel — гарантія, консультація безкоштовно.
