АВР (Автоматичний Ввод Резерву): що це, як працює та який вибрати для дому чи бізнесу

Зміст

Що таке АВР

АВР — це система, яка автоматично перемикає навантаження із основного джерела живлення (мережа) на резервне (наприклад, генератор, інвертор, батареї) у випадку відключення або нестабільності основної електромережі.

Іншими словами: якщо в домі чи на підприємстві вимикають світло, АВР «помічає» це і миттєво «перекидає» живлення на резерв — без ручного втручання.

Це особливо важливо для споживачів, які не можуть допустити перебоїв: котли, насосні системи, сервери, холодильники, обладнання промислового чи офісного призначення.

Корисна порада: Для створення повноцінної системи автономності одного АВР недостатньо. Якщо ви плануєте використовувати акумулятори як резерв, важливо правильно підібрати перетворювач напруги. Рекомендуємо ознайомитися з нашим матеріалом: Як вибрати інвертор для дому та котла: повний гід та розрахунок потужності.

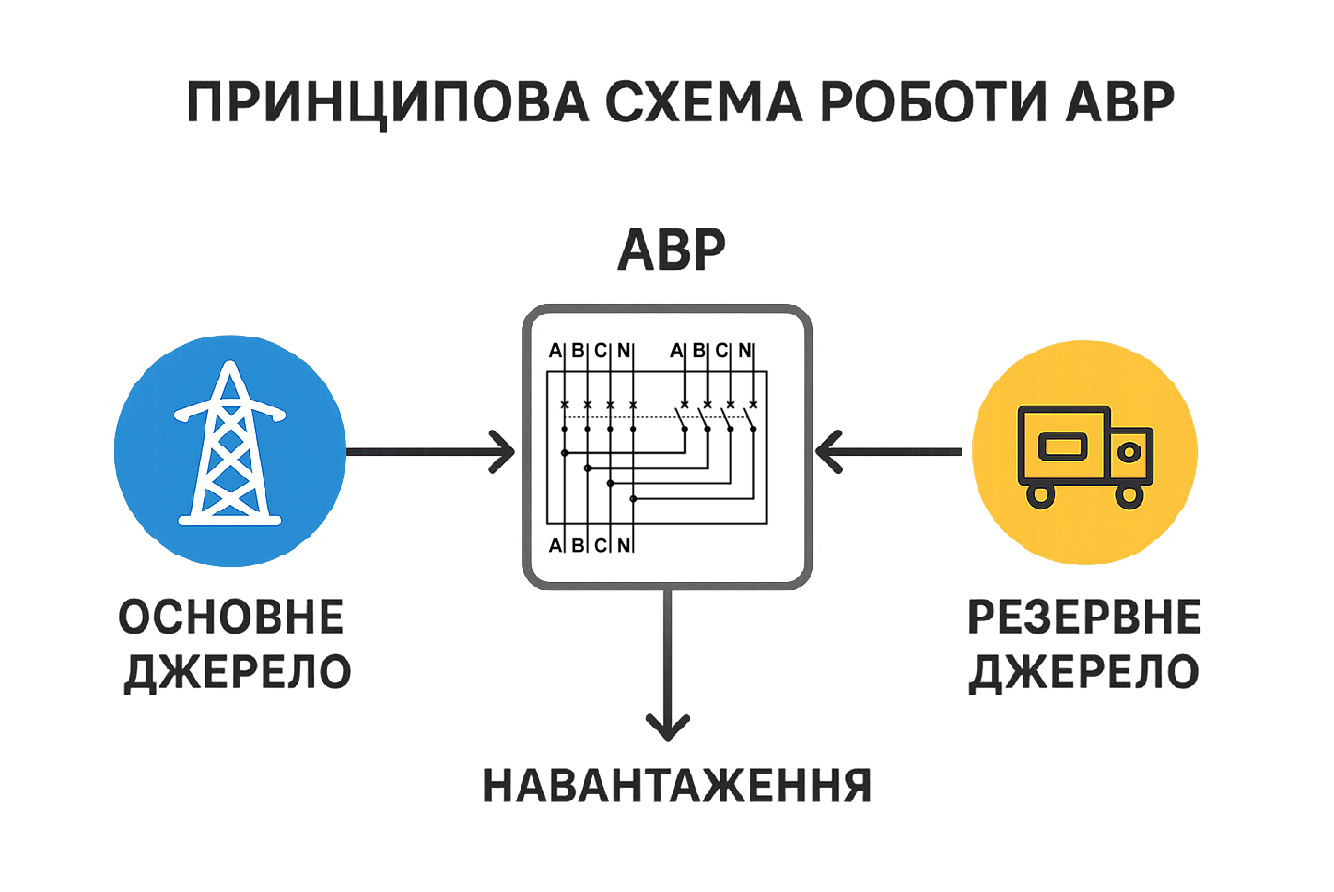

Як працює АВР — базова логіка

Типовий пристрій АВР складається з трьох основних частин: контролер (логіка + індикація), силової частини (автомати / контактори) та релейного блоку управління резервним джерелом — генератором або інвертором.

Принцип роботи:

1. Контролер постійно моніторить стан основної мережі — напругу, частоту, наявність живлення.
2. При зникненні або виході параметрів за межі норми — спрацьовує сигнал, АВР подає команду на запуск резервного джерела, і після готовності — перемикає навантаження на резерв.
3. Коли основне живлення відновлюється і стабілізується — систему повертає назад на основне джерело, відключає резерв і, якщо потрібно, зупиняє генератор (якщо це генератор).

Типи перемикання бувають різні:

«Open transition» (розрив перед підключенням резерву).
«Closed transition» (make-before-break): на мить обидва джерела працюють паралельно, тож паузи немає. Для цього джерела мають бути синхронізовані, а паралельну роботу з мережею потрібно погоджувати з оператором. Тому такі схеми застосовують на промислових і критичних об’єктах (дата-центри, медичні заклади), а в побутових і малих комерційних АВР їх не використовують.
Також є «delayed transition» — між відключенням одного джерела і підключенням іншого навмисно робиться пауза, щоб електродвигуни й трансформатори встигли «скинути» залишкову напругу. Це важливо для індуктивних навантажень.

Типи АВР: який пристрій обрати

За конструкцією АВР для дому та малого бізнесу бувають трьох основних типів:

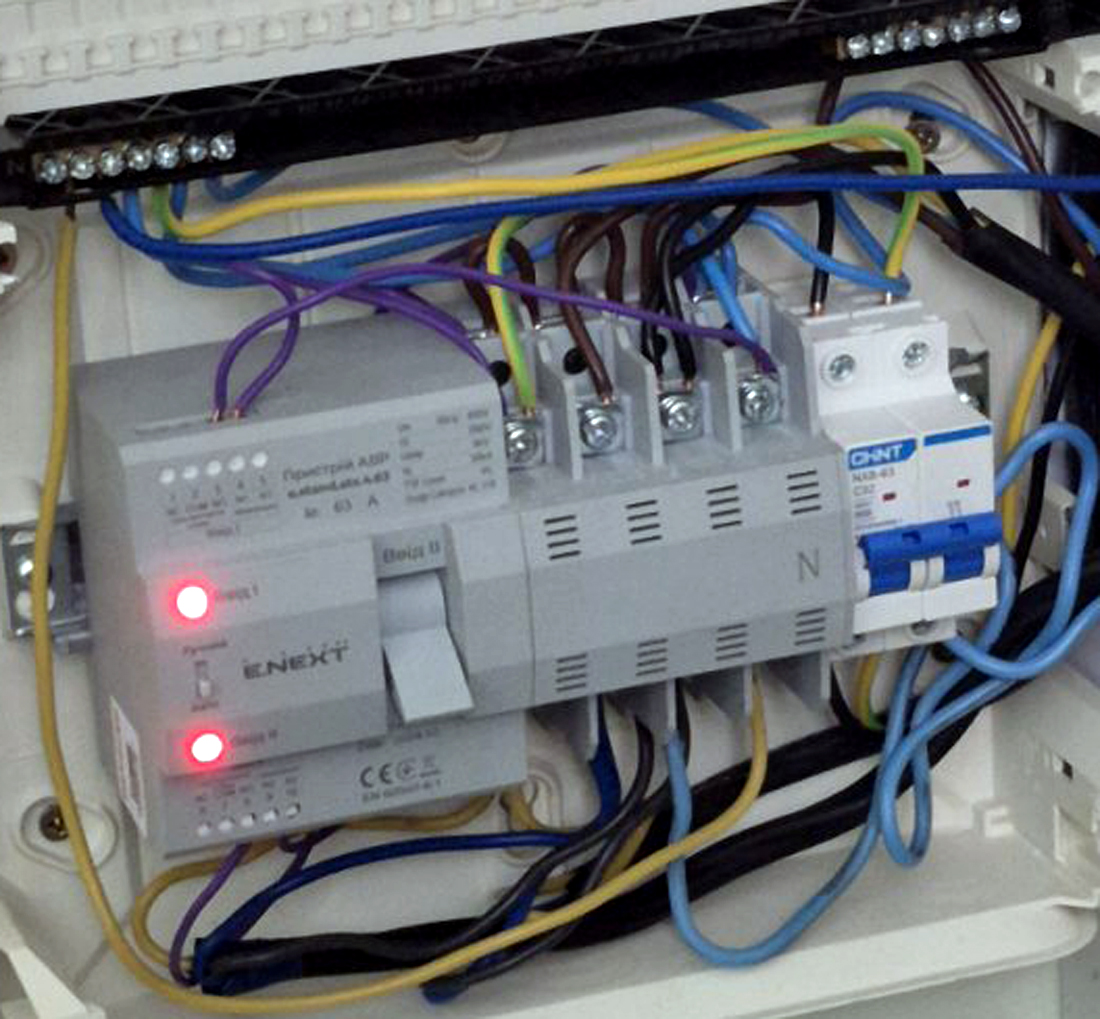

Модульні АВР на DIN-рейку — компактні пристрої до 63 А, які встановлюються в звичайний щиток поруч з автоматами. Підходять для квартири та невеликого будинку, коли резерв — інвертор, зарядна станція або невеликий генератор. Приклади: АВР e.stand.ats.2.63, 2P, 63 А і АВР e.stand.ats.4.63, 4P, 63 А.

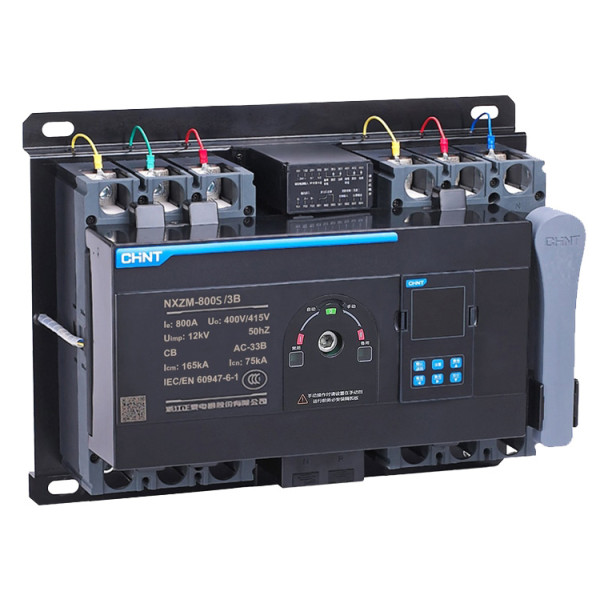

Готові АВР CHINT серії NXZ — пристрої з контролером і механічним блокуванням, які випускаються на різні струми. Приклади: пристрій АВР NXZM-125S/3B 63A та автомат вводу резерву NXZB-63H/4C 20A D20. Параметри конкретної моделі дивіться в картці товару.
Щитові збірки на контакторах і реле контролю напруги — збираються електриком під конкретний об’єкт. Дають гнучке налаштування (сигнал запуску генератора, затримки), але потребують проєктування й налагодження.

Усі моделі в каталозі: АВР CHINT та АВР E.NEXT.

Де використовується АВР — сфери застосування

Житлові будинки та котеджі — для забезпечення безперебійного живлення важливої побутової техніки, котла, насоса, освітлення тощо. Особливо актуально в регіонах з нестабільним електропостачанням.
Комерційні та офісні приміщення — магазини, офіси, де недопустимі простій, втрата даних або порушення роботи обладнання при відключенні світла.
Промислові об’єкти, підприємства, виробництва — коли зупинка роботи через відсутність струму призводить до простоїв або поломок техніки.
Критичні об’єкти: дата-центри, медичні заклади, об’єкти з чутливим устаткуванням — де паузу на перемикання перекривають ДБЖ (UPS), а АВР перемикає основне й резервне джерела.

Зверніть увагу: Найкращі результати АВР демонструє у зв'язці з декількома джерелами енергії. Щоб зрозуміти, як грамотно побудувати таку мережу, читайте нашу статтю про те, як ефективно поєднати АВР, генератор, інвертор та станції EcoFlow у єдину систему.

Переваги використання АВР

✅ Швидке відновлення живлення — при відключенні мережі АВР автоматично підключає резервне джерело, споживач не перемикає нічого вручну. Перемикання відбувається з короткою паузою.
✅ Автоматизація і комфорт — немає потреби вручну переключати автомати або запускати генератор. Особливо зручно, якщо власника немає вдома.
✅ Захист обладнання — уникнення «стрибків», пошкоджень або втрат даних через некоректне ручне підключення.
✅ Надійність і безпека — сучасні АВР мають захист від одночасного підключення двох джерел, блокування зворотної подачі, відповідають стандартам безпеки.
✅ Широкий спектр джерел резерву — генератори, інвертори, сонячні батареї + акумулятори, UPS. АВР може бути сумісний із різними конфігураціями.

На що звертати увагу при виборі АВР

Коли ви обираєте АВР для дому, бізнес-об’єкту або промислового оснащення — важливо врахувати такі критерії:

Тип навантаження та потужність — підбирайте АВР відповідно до загального струму/напруги, фазності (однофазна або трифазна система).
Тип перемикання — для побутових і малих комерційних систем потрібен звичайний АВР (open transition) з механічним блокуванням. Пауза на перемикання є завжди, тому техніку, яка не терпить жодної паузи (сервери, медичне й чутливе електронне обладнання), підключають через ДБЖ або інвертор із режимом байпаса.
Контролер і логіка + безпека — якість контролера, наявність реле захисту, блокування одночасного замикання двох джерел, відповідність стандартам.
Сумісність резервного джерела — генератор, інвертор, батарея — переконайтеся, що АВР підтримує обрану конфігурацію.
Монтаж та налаштування — для складних або промислових систем бажано звернутись до професіоналів, щоб забезпечити правильне підключення та безпечну роботу.

Однофазний чи трифазний АВР: 2P чи 4P

Кількість полюсів показує, скільки провідників перемикає АВР. 2P — фаза і нуль, для однофазної мережі 230 В (квартира, невеликий будинок). 4P — три фази і нуль, для трифазної мережі 400 В. Коли перемикається і нуль, мережа та резервне джерело повністю розділені, тому в системах з генератором чи інвертором це надійніший варіант.

Якщо мережа трифазна, а резервне джерело однофазне, АВР зазвичай ставлять лише на групу споживачів, яку живить резерв, а не на весь ввід. Схему підключення виконує кваліфікований електрик.

АВР для інвертора, EcoFlow та генератора

Інвертор або зарядна станція. Багато інверторів мають власний вхід від мережі та режим байпаса. Зовнішній АВР потрібен, коли треба перемикати навантаження між мережею та інвертором на рівні щитка або живити частину споживачів напряму від мережі. Підбирайте АВР за максимальним струмом навантаження і за потужністю інвертора.
Станції EcoFlow. Схема залежить від моделі станції та аксесуарів. Як поєднати їх з АВР і генератором, описано у статті про системи резервного живлення.
Генератор. Для генератора з автозапуском потрібен АВР із виходом сигналу запуску («сухий контакт») та затримками на запуск і прогрів: на генератор перемикаються лише після виходу на робочі параметри.

Не плутайте АВР з AVR у генераторах. Там AVR — автоматичний регулятор напруги, вузол самого генератора, який тримає вихідну напругу. Він не перемикає джерела живлення.

	Каталог Автоматичний ввод резерву (АВР) CHINT

	Каталог Автоматичний ввод резерву (АВР) E.NEXT

Чому АВР — актуальне рішення

У сучасних реаліях (нестабільність електропостачання, зростання навантаження, критичність багатьох систем) АВР — це не просто «розкіш», а необхідність.

Для власників приватних будинків: АВР повертає живлення котлу, насосу, холодильнику та іншому обладнанню без ручного втручання, коли зникає світло.
Для бізнес-клієнтів та комерції: АВР зменшує ризики простоїв, втрати даних або пошкодження техніки — що важливо для магазину, офісу, складу, інтернет-магазину.
Для промислових та професійних потреб: АВР разом з генератором або інвертором — це основа безперебійного живлення, що підвищує надійність та безпеку.

Таким чином, купівля АВР — це інвестція в надійність, безпеку та комфорт.

Висновок

АВР — це розумна, зручна та надійна система для автоматичного резервування електроживлення. Вона допомагає мінімізувати наслідки від відключень, забезпечити безперервну роботу домашніх чи комерційних систем, підвищити безпеку, зменшити ризики, пов’язані з ручним переключенням.

Часті запитання про АВР

Що таке АВР простими словами?

Пристрій, який сам перемикає ваші споживачі з електромережі на резервне джерело (генератор, інвертор), коли зникає світло, і повертає назад, коли воно з’являється.

Чи є пауза під час перемикання?

Так. Це не безперервне живлення: є пауза на перемикання, її тривалість залежить від моделі та налаштувань затримок (дивіться паспорт пристрою). Техніку, яка не терпить жодної паузи, підключають через ДБЖ або інвертор.

Чи потрібен АВР, якщо є інвертор?

Залежить від схеми. Якщо інвертор із режимом байпаса живить усе навантаження, окремий АВР може не знадобитися. Якщо резервних джерел кілька (інвертор і генератор) або треба перемикати групи споживачів, АВР потрібен.

Як вибрати АВР за струмом?

Номінальний струм АВР має бути не меншим за максимальний струм навантаження, яке він перемикає, із запасом. Окремо перевіряють кількість полюсів: 2P для однієї фази, 4P для трьох фаз і нуля. Точний розрахунок виконують під час проєктування щитка.

Чи можна встановити АВР самостійно?

Підключення має виконувати кваліфікований електрик: помилка в схемі може призвести до подачі напруги в мережу та небезпеки для енергетиків. Монтаж можна замовити у нас: електромонтажні роботи.
