Розрахунок і таблиця вибору перерізу кабелю за потужністю

Зміст

Вступ

Правильний вибір перерізу кабелю забезпечує безпечну роботу електромережі та відсутність перегріву. У цій статті від goodel.com.ua ми пояснимо, як швидко розрахувати потрібний переріз і вибрати кабель із таблиці.

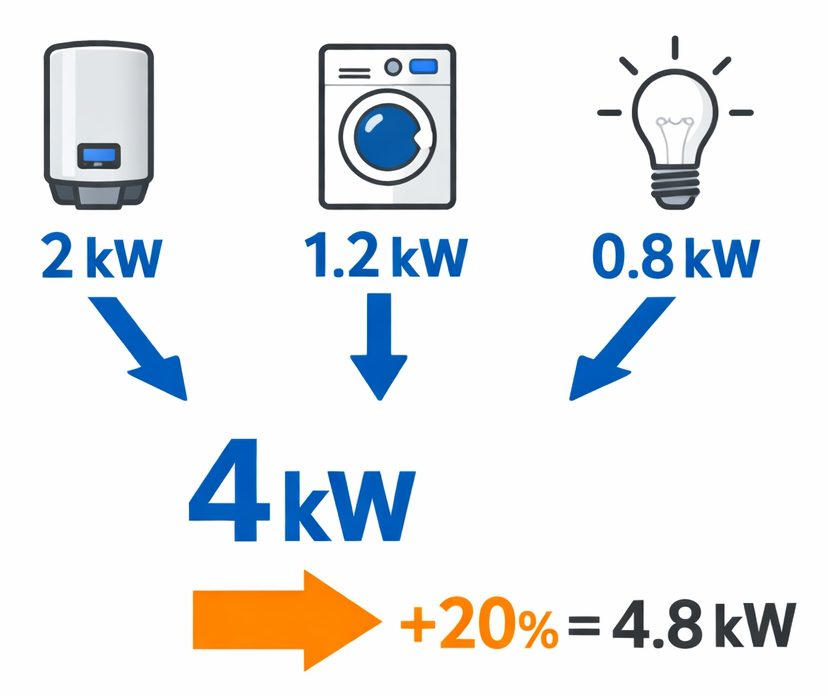

Як визначити потужність навантаження

Підсумуйте потужність усіх електроприладів, підключених до однієї лінії.

Приклад:
Бойлер — 2 кВт, пральна машина — 1,2 кВт, освітлення — 0,8 кВт.
Разом:

P = 4 кВт

Щоб уникнути перевантаження, додаємо запас 20 %:

4,0 + 0,8 = 4,8 кВт

Запас потрібен, щоб кабель не працював “на межі” — це підвищує термін служби та стійкість до пікових струмів.

Втрати потужності на кабелі

Кабель має власний опір, через який частина енергії перетворюється на тепло. Для однофазної мережі втрати визначаються формулою:

P_втрат = 2 * I²* R, R = r * L / S

де
r = 0,0175 Ом*мм²/м — питомий опір міді,
L — довжина, м,
S — переріз, мм².

Приклад: 25 м, 2,5 мм², 16 А
→ R = 0,175 Ом, P_втрат ≈ 90 Вт.

Отже, сумарна потужність лінії:

4,8 кВт + 0,09 кВт ≈ 4,9 кВт

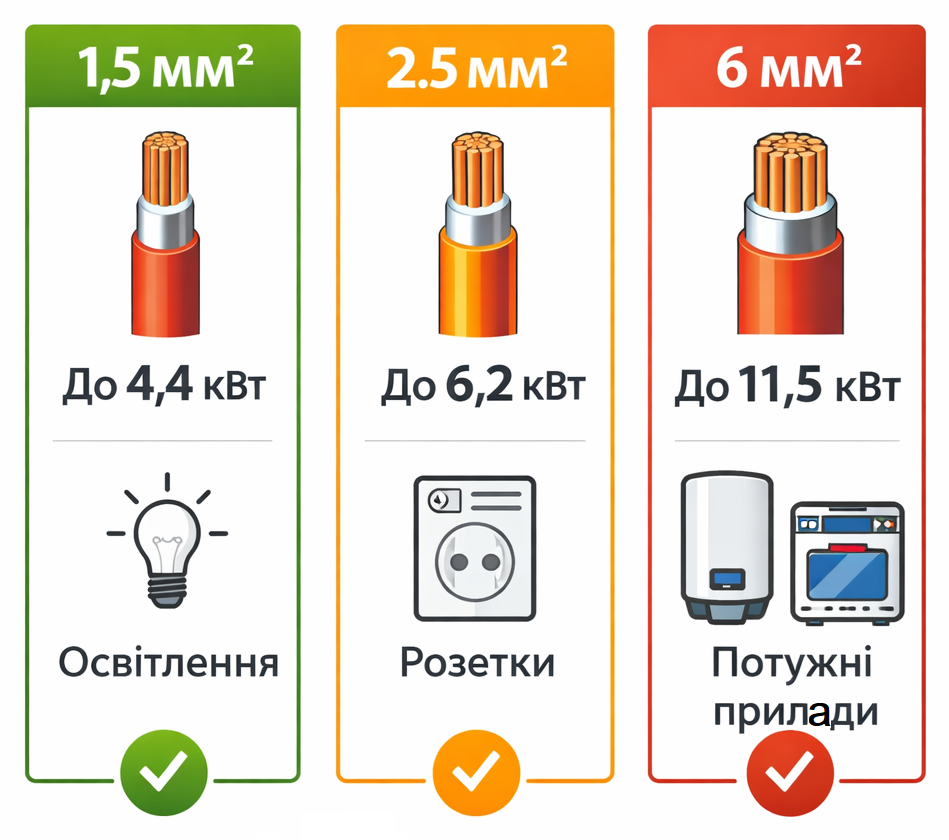

Таблиця вибору перерізу мідного кабелю

Переріз струмовідної жили, мм²	Допустимий тривалий струм, A (за ПУЕ, табл.1.3.6)	Потужність споживачів, кВт
1,5	19	4,4
2,5	27	6,2
4	38	8,7
6	50	11,5
10	70	16,1
16	90	20,7
25	115	26,5
35	140	32,2

Для нашого прикладу (≈ 4,9 кВт) оптимальний вибір — кабель 1,5 - 2,5 мм².

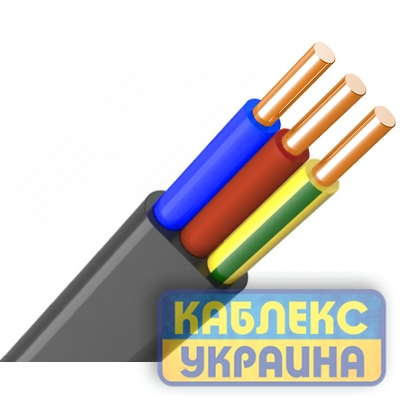

	Каталог Мідний кабель та провід

Таблиця вибору перерізу алюмінієвого кабелю

Переріз струмовідної жили, мм²	Допустимий тривалий струм, A	Потужність споживачів, кВт
1,5	15	3,5
2,5	21	4,8
4	30	6,9
6	40	9,2
10	55	12,7
16	71	16,3
25	91	20,9
35	111	25,5

Для нашого прикладу (≈ 4,9 кВт) оптимальний вибір — кабель 2,5 - 4,0 мм².

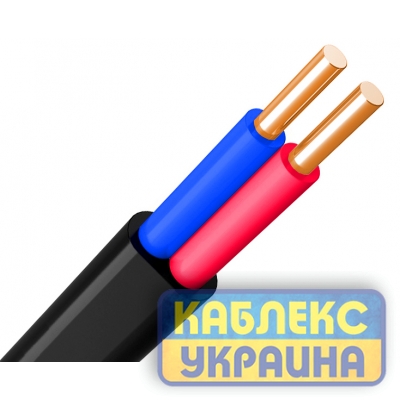

	Каталог Алюмінієвий кабель та провід

Як врахувати довжину кабелю

Для ліній понад 30 м доцільно обрати більший переріз кабеля.
Чим довший кабель — тим більший опір і втрати напруги.

Для побутових мереж допустима втрата напруги — до 5 %.

Висновок

Щоб правильно підібрати кабель:

1. Підрахуйте сумарну потужність усіх приладів.
2. Додайте запас 20 %.
3. Врахуйте втрати кабелю.
4. Оберіть переріз за таблицею.

Навіть ідеально розрахований кабель може згоріти при короткому замиканні, якщо його не захищає правильно підібраний автомат. Щоб не помилитися з номіналом, читайте нашу статтю: [Як вибрати автоматичний вимикач]

Для ліній у ванну чи кухню одного автомата замало. Дізнайтеся, як захистити сім'ю від удару струмом: [ПЗВ та дифавтомати: що вибрати]

Потрібна консультація? Не впевнені, який кабель підійде саме вам?

Наші фахівці безкоштовно допоможуть з вибором:

📞 **Телефонуйте: 050-010-71-28**

📧 **Email: goodel.sumy@gmail.com**

м. Суми, вул. Машинобудівників, 2 (офіс, магазин, склад)

📦 Все для професійного монтажу в одному місці:

Щоб ваша електропроводка була не лише правильно розрахованою, а й безпечною та довговічною, пропонуємо все необхідне для монтажу зі складу в Сумах:

	Шафи та корпуси надійні бокси для монтажу автоматики та захисту кабельних ліній

	Модульне обладнання автоматичні вимикачі, ПЗВ та реле напруги для безпеки вашої мережі

	Вироби для монтажу гільзи з’єднувальні, кабельні з’єднувачі, кабельні наконечники, клемні колодки для якісного монтажу

	Вироби для прокладання кабеля гофротруби, кабель-канали та кріплення для надійної фіксації

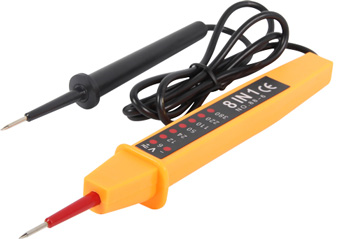

	Інструмент електрика професійний інструмент монтажу та діагностики
